Die Messung von Strömen und Spannungen wird besonders interessant, sobald Anforderungen wie Genauigkeit, Synchronität oder Hochspannung hinzukommen. Mit dem neuen Q.raxx slimline A127 4CV erhalten Sie alle notwendigen Komponenten der Messtechnik kompakt in einem 1HE 19″ Gehäuse. 4 Kanäle für Spannungsmessungen im HV-Bereich bis 1200 V sowie 4 Kanäle für den direkten Anschluss von Stromwandlern mit sekundärem Stromausgang, inklusive der erforderlichen +/- 15 V Spannungsversorgung.
Ein paar wichtige Merkmale:
- 4 Hochspannungseingänge mit 4 Spannungsbereichen (±40 V, ±120 V, ±400 V, ±1200 V)
- Direkter Anschluss von 4 Stromwandlern mit sekundär 4 Stromausgängen (±200 mA, ±400 mA, ±800 mA, ±2000 mA)
- Stabile und leistungsstarke bipolare Stromversorgung +/-15 V für bereits fest installierte Stromwandler
- Jeder Kanal hat seinen eigenen Analog/Digital-Wandler (24 Bit)
- Alle Kanäle Galvanisch getrennt 1200 V
- Messgenauigkeit typischerweise 0,01
- Abtastrate bis zu 100 kHz, Bandbreite 20 kHz
- Digitale Filter schaltbar
- Gleichlauf der Messsignale weniger als 0,1 us
Hohe Genauigkeit und maximale Qualität
Zahlen und Fakten sind eine Sache, aber was bedeutet das für Sie? Bei Gantner Instruments legen wir höchsten Wert auf Qualität und Kundennutzen. Deshalb haben wir auf Ihre Bedürfnisse gehört und für Sie das neue Messgerät Q.raxx entwickelt. Dabei wurde die Genauigkeit mit typ. 0,01% für alle analogen Eingänge, Abtastraten von 100 kHz und eine Synchronität von weniger als 1us ergeben ein Produkt, das für alle Arten von Spannungs- und Strommessungen bestens geeignet ist.
Die wichtigsten Faktoren für die Strommessung
Gerade bei der Strommessung sind viele Faktoren wichtig, um eine hohe Messqualität zu erreichen. Zum einen die Auswahl des richtigen Stromwandlers, wie z.B. vom Hersteller LEM© oder Danisense©. Zum anderen die bipolare Spannungsversorgung sowie der installierte Messshunt. Wenn diese Faktoren nicht stimmen, dann ist auch der teuerste gekaufte Messfühler im wahrsten Sinne des Wortes nutzlos. Deshalb haben wir besonderen Wert auf die verwendeten Komponenten gelegt, damit Sie von Anfang an ein optimales Ergebnis erhalten.
Alle Kanäle haben eine galvanische Trennung von Kanal zu Kanal, zum Bus und zur Versorgung der Messtechnik bis 1200 V. Der gesamte Strompfad ist kalibriert, justiert und an die Messtechnik angepasst. Der eingebaute Shunt hat einen sehr geringen Temperaturgang von nur 2 ppm/K. Darüber hinaus werden für jede Stromwandlerversorgung zwei unabhängige Spannungsquellen verwendet, um eine rauscharme Versorgung zu gewährleisten. Nur so lassen sich die besten Ergebnisse erzielen.
Integration in bestehende Systeme

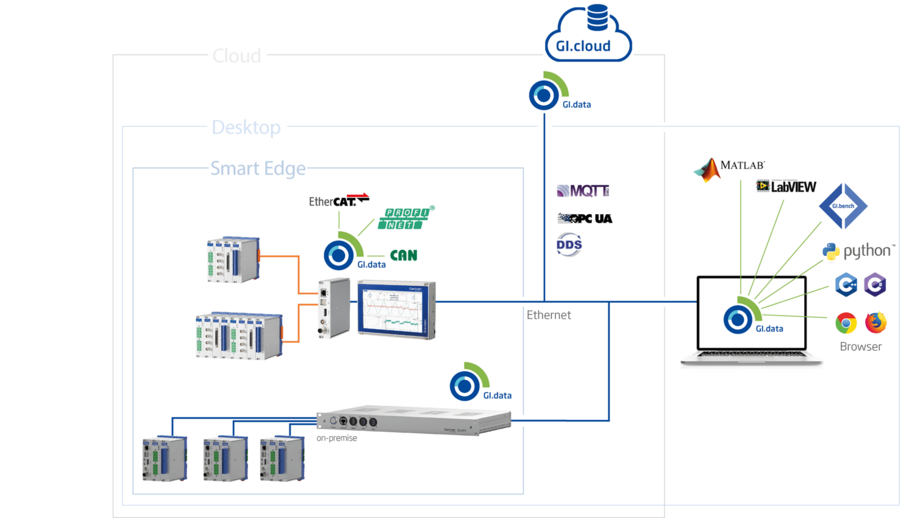

Die präzise Messung ist jedoch nur ein Aspekt. Wichtig ist auch, dass er sich in neue oder bestehende DAQ-Systeme integrieren lässt. Mit dem Q.raxx slimline A127 4 CV stehen drei Varianten zur Verfügung:
- Q.raxx A127 XL 4CV: Anbindung an ein bestehendes Datenerfassungssysteme über den Lokalbus
- Q.raxx A127 XE 4CV Anbindung über EtherCAT an beliebige EtherCAT-Feldbussysteme
- Q.raxx A127 Station 4CV: Stand-Alone-Lösung zum direkten Anschluss über Ethernet an Ihren Messrechner
Leistungsmessung von DC bis AC Messbereich:
Sie wollen eine Leistungsmessung vom DC-Bereich bis zu einer Bandbreite von 20 kHz von sinusförmigen Signalen realisieren? Mit dem Q.raxx A127 4CV ist dies möglich. Effektivwerte von Spannung und Strom, sowie die Berechnung von Leistung und cos Phi sind direkt am Controller möglich. Mit GI.bench können diese Werte dann visualisiert oder über die offene API perfekt in Ihre spezifische Umgebung integriert werden. In Kombination mit zusätzlichen Messmodulen von Gantner Instruments können die Ergebnisse der Leistungsmessung auch mit anderen Messgrößen wie Drehzahl oder Drehmoment synchronisiert werden.
Buchen Sie ein Treffen
Vereinbaren Sie noch heute einen Termin mit uns und lassen Sie sich vom Q.raxx slimline A127 4CV live überraschen.
*nur 4CV:
– 4 Kanal
– +/-2000 mA
