Mesure de la tension et du courant dans les systèmes à haute tension !
Conseils et tendances | Produits et services | 4 minutes Temps de lecture |

Mesure de la tension et du courant dans les systèmes à haute tension !

Grâce à la nouvelle technologie de mesure de Gantner Instruments, le Q.raxx slimline A127 4CV. Mais que cache le nouveau système DAQ ?

La mesure des courants et des tensions devient particulièrement intéressante dès lors que des exigences telles que la précision, le synchronisme ou la haute tension s’ajoutent. Avec le nouveau Q.raxx slimline A127 4CV, vous obtenez tous les composants nécessaires de la technologie de mesure de manière compacte dans un boîtier 1U 19″. 4 canaux pour les mesures de tension dans la gamme HV jusqu’à 1200 V ainsi que 4 canaux pour la connexion directe de transformateurs de courant avec sortie de courant secondaire, y compris l’alimentation en tension nécessaire de +/- 15 V.

Quelques caractéristiques clés :

  • 4 entrées haute tension avec 4 plages de tension (±40 V, ±120 V, ±400 V, ±1200 V)
  • Connexion directe de 4 transformateurs de courant avec 4 sorties de courant secondaires (±200 mA, ±400 mA, ±800 mA, ±2000 mA)
  • Alimentation bipolaire stable et puissante +/-15 V pour les transformateurs de courant déjà installés de manière permanente
  • Chaque canal dispose de son propre convertisseur analogique/numérique Ds (24 bits)
  • Tous les canaux Isolation galvanique …1200 V…
  • Précision de la mesure typiquement 0,01
  • Taux d’échantillonnage jusqu’à 100 kHz, largeur de bande 20 kHz
  • Filtres numériques commutables
  • Synchronisation des signaux de mesure inférieur à 0,1us
Q.raxx slimline A127 4CV
Q.raxx slimline A127 4CV

Haute précision et qualité maximale

Les faits et les chiffres sont une chose, mais qu’est-ce que cela signifie pour vous ? Chez Gantner Instruments, nous accordons la plus grande importance à la qualité et à la satisfaction du client. C’est pourquoi nous avons écouté vos besoins et développé pour vous le nouvel appareil de mesure Q.raxx. Ainsi, la précision avec typ. 0,01% pour toutes les entrées analogiques, des taux d’échantillonnage de 100 kHz et un synchronisme inférieur à 1us permettent d’obtenir un produit parfaitement adapté à tous les types de mesures de tension et de courant.

Les facteurs importants pour la mesure du courant

En particulier pour les mesures de courant, de nombreux facteurs sont importants pour obtenir une qualité de mesure élevée. Tout d’abord, le choix du bon transformateur de courant, tel que celui du fabricant LEM© ou Danisense©. D’autre part, l’alimentation en tension bipolaire ainsi que le shunt de mesure installé. Si ces facteurs ne sont pas corrects, même le capteur de mesure acheté le plus cher est inutile au sens propre du terme. C’est pourquoi nous avons mis l’accent sur les composants utilisés, afin que vous obteniez un résultat optimal dès le départ.

Toutes les voies ont une isolation galvanique d’une voie à l’autre, au bus et à l’alimentation de la technologie de mesure jusqu’à 1200 V. Le trajet complet du courant est calibré, ajusté et adapté à la technologie de mesure. Le shunt intégré a une réponse en température très faible de seulement 2 ppm/K. Et pour couronner le tout, deux sources de tension indépendantes sont utilisées pour l’alimentation de chaque transformateur de courant afin de garantir une alimentation à faible bruit. C’est la seule façon d’obtenir les meilleurs résultats.

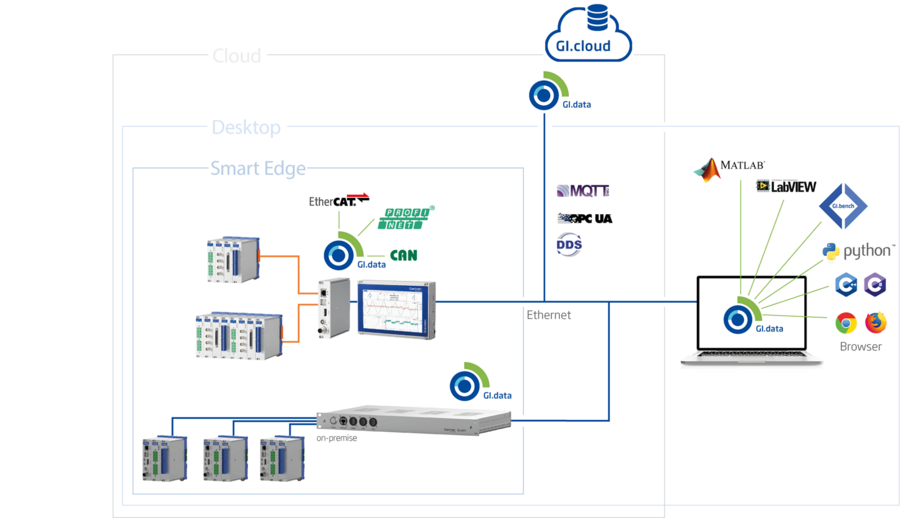

Intégration dans les systèmes existants

Toutefois, la précision des mesures n’est qu’un aspect de la question. Il est également important qu’il puisse être intégré dans des systèmes DAQ nouveaux ou existants. Le Q.raxx slimline A127 4 CV est disponible en trois variantes :

  • Q.raxx A127 XL 4CV : Connexion à un système DAQ Gantner existant via le bus local
  • Q.raxx A127 XE 4CV Connexion via EtherCAT à tout système de bus de terrain EtherCAT
  • Q.raxx A127 station 4CV : solution autonome pour une connexion directe via Ethernet à votre ordinateur de mesure

Mesure de la puissance du courant continu au courant alternatif :

Vous souhaitez réaliser une mesure de puissance de la gamme DC jusqu’à une bande passante de 20 kHz de signaux sinusoïdaux ? Avec le Q.raxx A127 4CV, c’est possible. Les valeurs efficaces de la tension et du courant, ainsi que le calcul de la puissance et du cos Phi sont possibles directement sur le contrôleur. Avec GI.bench, ces valeurs peuvent ensuite être visualisées ou parfaitement intégrées dans votre environnement spécifique grâce à l’API ouverte. En combinaison avec des modules de mesure supplémentaires de Gantner Instruments, les résultats de la mesure de la puissance peuvent également être synchronisés avec d’autres variables mesurées telles que la vitesse ou le couple.

Analyse de puissance

Réserver une réunion

Prenez rendez-vous avec nous dès aujourd’hui et laissez-vous surprendre par la Q.raxx slimline A127 4CV en direct.


*uniquement 4CV :
– 4 canaux
– +/-2000 mA


Mesurer l’évolution de la technologie des batteries

De nouveaux produits révolutionnaires et des solutions puissantes pour des tests rapides et précis de cellules, de modules et d’emballages. Cliquez ici pour en savoir plus.

Vous voulez savoir comment tester les systèmes de gestion de batterie 48V ? Dans ce cas, vous pouvez facilement demander l’étude de cas ici !

Télécharger l'étude de cas
