Q.monixx
Smart Edge-Gerät
für die Überwachung
für die Überwachung
Was ist Q.monixx?

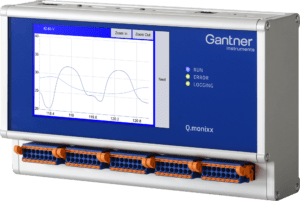

Q.monixx ist ein neues Mitglied der Q.series Produktfamilie – die ideale Edge-Computing- und Datenerfassungslösung für zuverlässige Prozesssteuerung und Anlagenüberwachung. Die Standard-E/A-Konfiguration des Q.monixx umfasst bis zu acht analoge Universaleingänge, acht digitale Eingänge, vier digitale Ausgänge, zwei Relaisausgänge und acht serielle Kanäle für die Kommunikation. Ebenfalls enthalten sind vier Datenlogger zur parallelen Datenerfassung, die entweder lokal oder in einer GI.cloud-Speicherlösung gespeichert werden können, um einen einfachen Zugriff, zusätzliche Analysen und detaillierte Diagnosen zu ermöglichen. Sie können auch Anwendungen von Drittanbietern auf dem Gerät hosten.
- 8 Mehrzweck-Analogeingänge für Spannung, Strom, Widerstand, Pt100, Pt1000
- 8 digitale Eingänge (2 kHz) für Status
- 4 digitale Ausgänge (10 Hz) für Status
- 2 Relais
- Serielle Kanäle: 6+1 RS485, alle galvanisch getrennt
- Schließen Sie bis zu maximal 4 Q.series oder Q.series X E/A-Module an die RS485 (Localbus) Schnittstelle des Q.monixx an.
- Spannungsversorgung 10…30 VDC
- Kanal zur Versorgung der Schnittstelle, 500 VDC
- Datenspeicherung über USB & 16 GB SD-Karte (austauschbar)
- Schnittstellen zur Datenübertragung Ethernet, USB, externes Modem
- TFT-Touch-Display, 5″ WVGA (800 x 480)
- Der kapazitive Touchscreen kann direkt durch Antippen der gewünschten Option(en) mit dem Finger oder einem kapazitiven Stift bedient werden.
Was ist Edge Computing?
Edge Computing ist eine verteilte IT-Architektur, bei der Messdaten so nah wie möglich an der ursprünglichen Datenquelle verarbeitet und analysiert werden, um den Gesamtbedarf an Datenübertragung und -speicherung zu reduzieren, insbesondere bei Big-Data-Anwendungen. Dies wird idealerweise von Edge-Geräten durchgeführt, die am selben Ort wie die Datenquelle am Netzrand rechnen und speichern.
Was sind Edge-Geräte?
Ein Edge-Gerät ist jede Hardware, die den Datenfluss und die Verarbeitung an der Grenze zwischen zwei Netzwerken steuert, z. B. zwischen einem lokalen Netzwerk und der Cloud. Edge-Geräte spielen eine Schlüsselrolle, wenn es darum geht, Berechnungen und Datenspeicherung näher an die Geräte zu bringen, die die Daten erzeugen und verbrauchen. Dadurch können die Daten in Echtzeit verarbeitet und analysiert werden, was die Effizienz und Geschwindigkeit des Systems erhöht.
Die einzigartigen Vorteile von Q.monixx
Entdecken Sie die einzigartigen Stärken des Q.monixx und warum es eine leistungsstarke Lösung für Ihre Überwachungsanwendungen ist.
- Edge Computing bereit: Verarbeiten und analysieren Sie Daten direkt dort, wo sie erfasst werden, reduzieren Sie die Übertragungszeiten und verbessern Sie die Entscheidungsfindung in Echtzeit.
- Kompakte E/A: Mit bis zu 8 universellen analogen Eingängen, 8 digitalen Eingängen, 4 digitalen Ausgängen, 2 Relaisausgängen und 8 seriellen Kanälen bietet Q.monixx die Flexibilität, die Sie für verschiedene Überwachungsszenarien benötigen.
- Mehrzweck-Eingänge: Von Spannung und Strom bis hin zu Widerstands- und Temperatursensoren wie Pt100 und Pt1000, Q.monixx kann eine Reihe von Eingangstypen verarbeiten.
- Hochgeschwindigkeits-Datenverarbeitung: Mit 100 S/s pro Kanal bei 24-Bit-ADC können Sie sicher sein, dass Sie schnelle und genaue Daten für Überwachungsanwendungen erhalten.
- Erstklassige Datenerfassung: Profitieren Sie von 4 Datenloggern für die gleichzeitige Datenerfassung. Speichern Sie Ihre Daten lokal oder nutzen Sie die GI.cloud für einen einfachen Zugriff und eine gründliche Analyse.
- Erweiterbarer Datenspeicher: Sie brauchen mehr Speicherplatz? Q.monixx ist mit USB und einem austauschbaren 16 GB SD-Kartensteckplatz ausgestattet.
- Benutzerfreundliches Display: Das 5-Zoll-TFT-Touch-Display sorgt dafür, dass Sie intuitiv mit Ihren Daten und Einstellungen umgehen können.
- Zuverlässige Kommunikation: Die Schnittstellen umfassen Ethernet, USB und ein externes Modem und gewährleisten eine konsistente und zuverlässige Datenkommunikation.
- Nahtlose Integration mit GI.bench: Greifen Sie einfach auf Ihre Daten zu, speichern und verwalten Sie sie mit leistungsstarken Schnittstellen auf den GI-eigenen Plattformen oder anderen industriellen Systemen.
- Freundlich gegenüber Drittanbieter-Apps: Q.monixx funktioniert nicht nur eigenständig, sondern kann auch Drittanbieter-Apps hosten, so dass Sie es an Ihre individuellen Bedürfnisse anpassen können.
In der schnelllebigen Industriewelt von heute ist Q.monixx die intelligente Wahl für eine effiziente, zuverlässige und vielseitige Überwachung.
Mit GI.bench das Potenzial von Q.monixx erschließen
Greifen Sie auf Ihre Edge-Device-Daten zu, speichern Sie sie und verarbeiten Sie sie mit leistungsstarken Schnittstellen auf GI-eigenen Plattformen oder jedem industriellen Drittsystem, das die Konnektivität von GI.bench nutzt.
GI.connectivity integriert vollständig die Datenspeicherung, Sicherheit, Konfiguration, Authentifizierung und das Update-Management von der Sensorschnittstelle bis zum Data Lake. Kunden können Daten auf ihren Geräten, Desktops oder in der Cloud erfassen, während APIs und Microservices volle Skalierbarkeit und Flexibilität für die Datenverarbeitung über Drittanbieter-, GI.bench- und GI.cloud-Lösungen ermöglichen. Mehrere Kombinationen sind möglich, wenn Daten- oder Regelungsflüsse von zahlreichen Edge-Geräten aggregiert werden müssen.
Erfahren Sie mehr über die Leistungsfähigkeit von GI.connectivity:
Einfache grafische Programmierung für Edge-Computing-Geräte
Das komplette Werkzeug für Messung, Signalkonditionierung, Datenmanagement, Regelung, Visualisierung und Bedienung Ihres Edge-Computing Controllers. Test.con Studio ermöglicht die grafische Programmierung von anwendungsspezifischen Funktionalitäten, die in Echtzeit auf dem Edge ablaufen.
Test.con Studio ist ein kostenloses Programmiersystem, das Sie auf einer beliebigen Anzahl von Computern installieren können. Die Lizenzierung von Software ist nicht erforderlich. Test.con Studio läuft auf allen vorgesehenen Controllern, wie z.B. der Q.monixx.
Wie kann test.con verwendet werden?
Kurvengenerator
Testen und simulieren Sie verschiedene Signalkonfigurationen (z. B. Typ K, PT100, NTC) in Echtzeit.
Statistische und technische Berechnungen
Statistische und technische Berechnungen in Echtzeit auf Modulebene durchführen.
Gestaltung von HMI-Seiten
Erstellen Sie Ihr Touchscreen-HMI
Display und variable Regelung.
Regelung des Durchflusses
Entwerfen und regeln Sie Ihr leistungsstarkes Automatisierungssystem für Messungen und Datenerfassung.
Was sind die wichtigsten Merkmale von Q.monixx?
Der Q.monixx ist ein Controller mit eingebauten analogen und digitalen E/A, ideal für Fernüberwachungsanwendungen und computerunabhängige Datenerfassung.
- Analog-Digital-Wandlung: 100 S/s pro Kanal, 24-Bit-ADC
- 8 Mehrzweck-Analogeingänge für Spannung, Strom, Widerstand, Pt100, Pt1000
- 14 Digitale E/As
- 4 konfigurierbare Datenlogger mit wählbarer Aufzeichnungsrate 0,01 s (100 Hz) bis zu 24h
- Elektromagnetische Verträglichkeit nach EN 61000-4 und EN 55011
- Montierbar auf DIN-Schiene (EN60715)
- Eine UART-Schnittstelle zum Anschluss von Q.bloxx I/O-Modulen
- Auto-off wählbar 10 s bis 10 min
- Benutzerdefinierte HMI mit test.con
Vergleichende Analyse: Q.monixx vs. Q.station X
Erkunden Sie die Q.series X DAQ-Lösungen und überlegen Sie, welcher Controller am besten zu Ihren Anforderungen passt?
Weitere DAQ-Lösungen der Q.series erkunden Sie in unserer umfassenden Übersicht über Datenerfassungssysteme.
Vergleichende Analyse: Q.monixx vs. Q.station X
Gute Frage. Beide Regelung sind Edge Devices für Hochleistungsüberwachung und -steuerung, Fernkonfiguration und universelle Konnektivität, die Rohdaten in vorverarbeitete Informationen für effiziente Speicherung, Anreicherung und Analyse umwandeln.
Leistungsstarker Controller
Q.station X ist ein hochleistungsfähiger Datenerfassungscontroller und ein Edge-Computing-Gerät, das eine genaue und zuverlässige Synchronisierung von Hochgeschwindigkeits-Messdaten und eine redundante Datenprotokollierung ermöglicht. Es bietet eine optionale programmierbare Oberfläche mit vollem Funktionsumfang für anspruchsvolle Automatisierung, Regelung und parallele Kommunikation über TCP/IP, CAN, ProfiNet, Modbus und EtherCAT.
Brauchen Sie eine Q.station X?
Wählen Sie aus einer Vielzahl von Q.station X-Controllern, die sich in Bezug auf Skalierbarkeit, Leistung, zusätzliche Schnittstellen, zusätzlichen internen Speicher, SPS-Programmierbarkeit und Größe unterscheiden.
Erfahren Sie mehr darüber, wie Sie von test.con profitieren können:
Q.monixx Hauptmerkmale
| Schnittstellen | Q.monixx |
| Ethernet TCP / IP de | ja |
| EtherCAT | |
| ProfiNet | |
| RS-485 | 7 Schnittstellen |
| CAN de | (fakultativ) |
| SDI-12 | 1 |
| Konnektivität | |
| Configuration (local or remote) via GI.bench de | ja |
| Modem de | (fakultativ) |
| GI.cloud connection de | ja |
| Data Logging / Control de | |
| Sampling rate de | bis zu 100 Hz |
| Kontinuierliche/ereignisbasierte Protokollierung | ja / ja |
| Anzahl der Datenlogger mit Arithmetik, Filter | 4 |
| Data Storage de | |
| RAM [MB] / Flash de [MB] | 64 / - |
| SD card de | ja |
| USB-erweiterbar | ja |
| DAQ Module | |
| Anzahl der DAQ | DAQ integriert |
| Digital inputs and outputs de | 8 Eingänge, bis zu 2 kHz/ 4 Ausgänge/ 2 Relais |
| Analog input de | 8 Mehrzweckgeräte (Spannung, Strom, Widerstand, Pt100, Pt1000) *1 |
| Programming de | |
| Programmierbare Edge-Computing-Funktionen in Echtzeit/Nicht-Echtzeit | - / ja |
| Apps (external) can be installed de | ja |
| Display with touch (optional) de | ja |
| Typical power consumption [W] de | <8 |
| *1 SonstigeKonfigurationen Q3/2019 |
