Q.series X DAQ Module für Ethernet, CAN und ProfiNet
Was ist die Q.series XL?
Alle Datenerfassungssysteme der Q.series X verfügen über die gleichen Messmöglichkeiten und Leistungen, unabhängig vom Formfaktor. Das Hauptunterscheidungsmerkmal zwischen den XL- und XE-Versionen der Q.series X ist das Feldbus-Kommunikationsprotokoll (Localbus oder EtherCAT), das bei den Q.series X-Modulen durch ein einfaches Firmware-Update ausgetauscht werden kann.
Q.series XL Datenerfassungssysteme sind spezialisiert auf Lokalbus (XL) Feldbuskommunikation und verfügen über Schnittstellen für CAN, Modbus TCP/IP, Modbus RTU, PROFIBUS, PROFINET, Publish/Subscribe und Messaging-Protokolle, z.B. OPC UA, DDS und MQTT sowie kundenspezifische Controller Plugins für kundenspezifische Kommunikationsprotokolle.
Sie können jede beliebige Kombination von Messmodulen für jede beliebige Kombination von Sensortypen kombinieren.

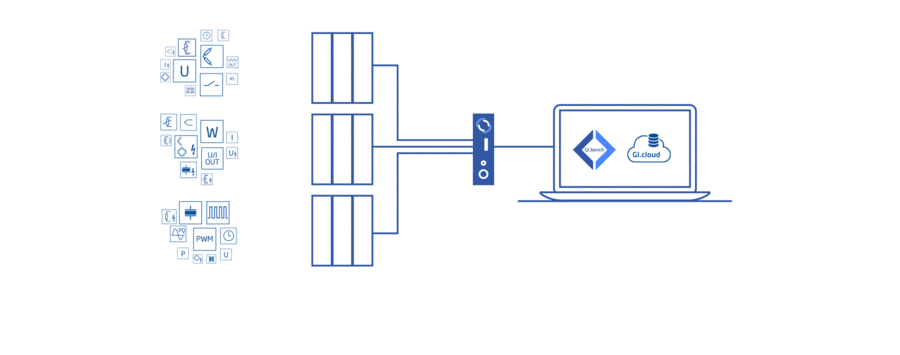

Flexible Systemtopographie für verteilte Installationen ohne Einbußen bei Geschwindigkeit und Synchronität.
Skalierbare Datenerfassungssysteme mit bis zu 64 Modulen und 1 Regelungpro System, mehrere Systeme anschließbar.
HMI für die über test.con programmierte Regelung der Anlage mit Live-Wertanzeige über Q.screen.
Daten lokal protokollieren oder Daten über verschiedene Protokolle an externe Quellen und Altsysteme übertragen.
Was können die Module der Q.series XL messen?
Alle elektrischen, mechanischen und thermischen Parameter können mit speziellen Modulen der Q.series X gemessen werden. Sie können leicht kombiniert und erweitert werden. Datenströme mit unterschiedlichen Abtastraten können für eine effiziente Nachbearbeitung zusammengeführt werden.
Q.series X I/O Signaleingänge - ANALOG
I/Os für fast alle Sensortypen Dehnungsmessstreifen-Modul mit DC- und CF-Erregung
Q.series X I/O Signaleingänge - DIGITAL
Frequenz, PWM: Eingang und Ausgang Besonderheiten: Quadratur, Vorwärts-/Rückwärtszähler, Fehlzahnerkennung, Chronos-Methode
Q.series X I/O Signaleingänge - HIGH VOLTAGE
Eingänge für Spannung, Strom, Thermoelemente, Pt100, NTC, IEPE, Dehnungsmessstreifen und vieles mehr
Flexible Formfaktoren
Wir bieten eine Vielzahl von modularen Verpackungsarten an. Wählen Sie zwischen verteilten und flexiblen DIN-Schienen-Modulen (bloxx), portablen und kompakten (brixx) oder mehrkanaligen 19″-Rack-Systemen (1HE & 3HE).
Die E/A-Karten der Messmodule der Q.series X und die Frontplatten mit ihren Anschlussklemmen können zwischen den Formfaktoren bloxx, brixx und raxx (3HE) ausgetauscht werden, so dass Sie das Gehäuse Ihres Systems jederzeit mit minimalen Investitionen anpassen können.
Wählen Sie Ihre Steckverbinder
Das Q.series X Datenerfassungssystem ist von Grund auf intelligent konzipiert und verfügt über die nötige Anpassungsfähigkeit, um jedes moderne technische Problem ohne Leistungseinbußen zu lösen. Die E/A-Module der Q.series X verfügen über Frontplatten mit vollständig anpassbaren Sensoranschlüssen, die die Effizienz und Sicherheit bei allen Anwendungen erhöhen.
Unsere Applikationsingenieure können Ihnen dabei helfen, Ihr Datenerfassungssysteme genau an die Anforderungen Ihrer Anwendung anzupassen. Für jedes Messmodul der Q.series X sind spezielle Anschlussoptionen erhältlich.
Anwendungen
Die Vielseitigkeit der Gantner DAQ-Produkte macht sie ideal für:
