Q.series X D107 SV: Digitales Messmodul mit Sensorversorgung

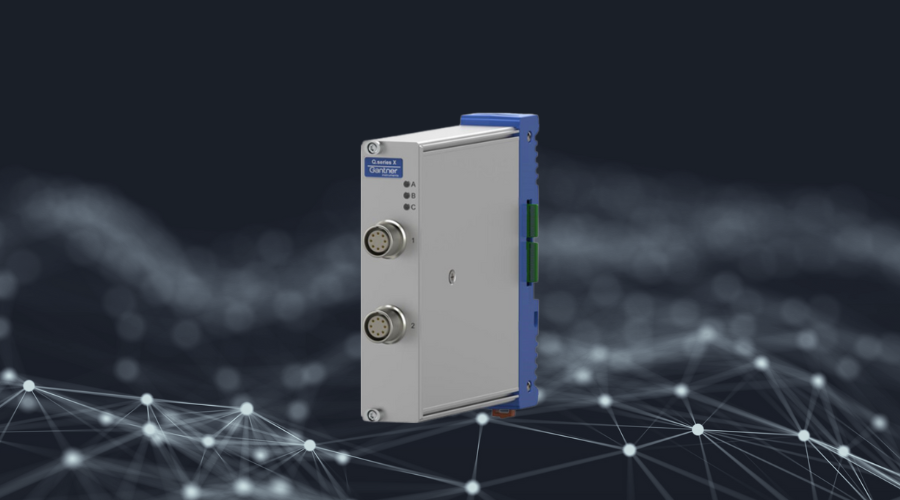

Das Q.series X D107 2 x Lemo 2B SV Modul von Gantner Instruments bietet eine umfassende Lösung für die digitale Signalerfassung und Sensorversorgung. Für präzise digitale Messungen in einem dezenralen Messaufbau erweitert dieses Modul das robuste Angebot der Q.series Produktfamilie.

Integrierte Sensorversorgung

Das Q.series X D107 2 x Lemo 2B SV-Modul bietet eine Sensorversorgungsfunktion mit einstellbaren Spannungs- und Stromgrenzwerten für einzelne Kanäle. Somit sind individulle Anpassungen durch den Testingenieur möglich. Die Spannung kann präzise im Bereich von 3,3 V bis 24 V in Schritten von 10 mV eingestellt werden. Bitte beachten Sie, dass die Spannungsversorgung des Messsystems um 3,3 V höher sein muss als die gewünschte Versorgung des Sensors (bei 24 V Sensorversorgung -> 27,3 V Systemversorgung). Darüber hinaus kann die Strombegrenzung im Bereich von 50 mA bis 250 mA in 100-µA-Schritten sehr genau eingestellt werden.

Diese Funktion vereinfacht Ihren Messaufbau erheblich, da keine externen Stromquellen für die Sensoren benötigt werden und der Verdrahtungsaufwand reduziert wird. Durch die Konsolidierung von Stromversorgung und Datenerfassung in einem einzigen Modul gibt es weniger Anschlusspunkte, wodurch das Potenzial für Störgungen minimiert wird. Dadurch wird nicht nur der Datenerfassungsprozess rationalisiert, sondern auch die Benutzerfreundlichkeit verbessert, indem der Anschluss und die Verwaltung von Sensoren vereinfacht und gleichzeitig zuverlässige und genaue Messungen gewährleistet werden.

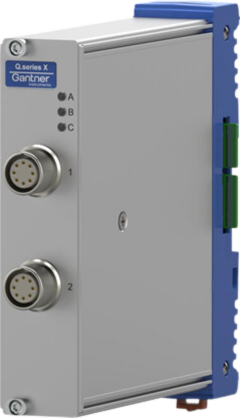

Q-series-X-D107-2xLemo2B-SV

Konfigurierbare digitale Eingänge

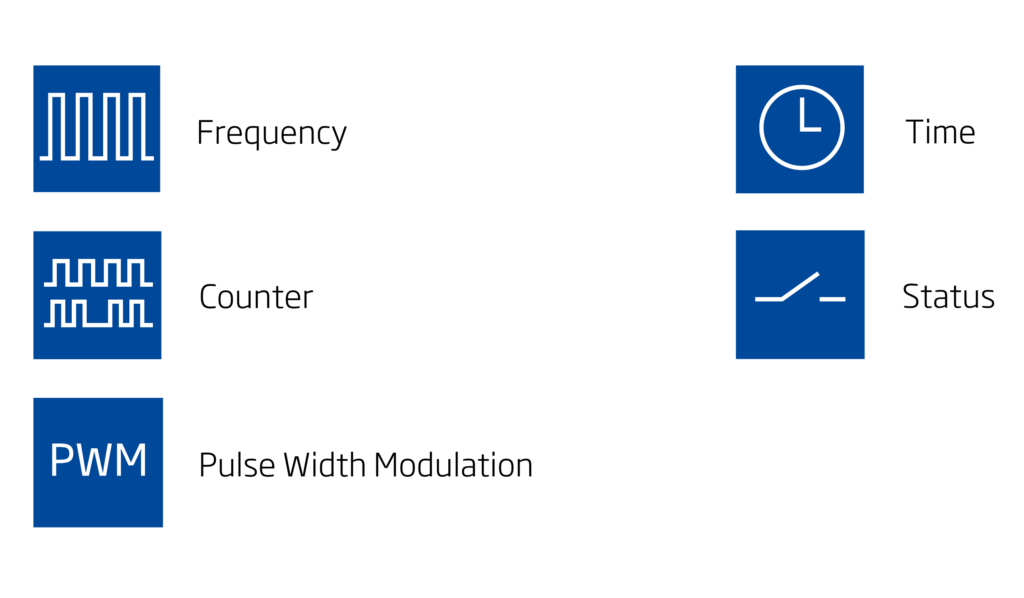

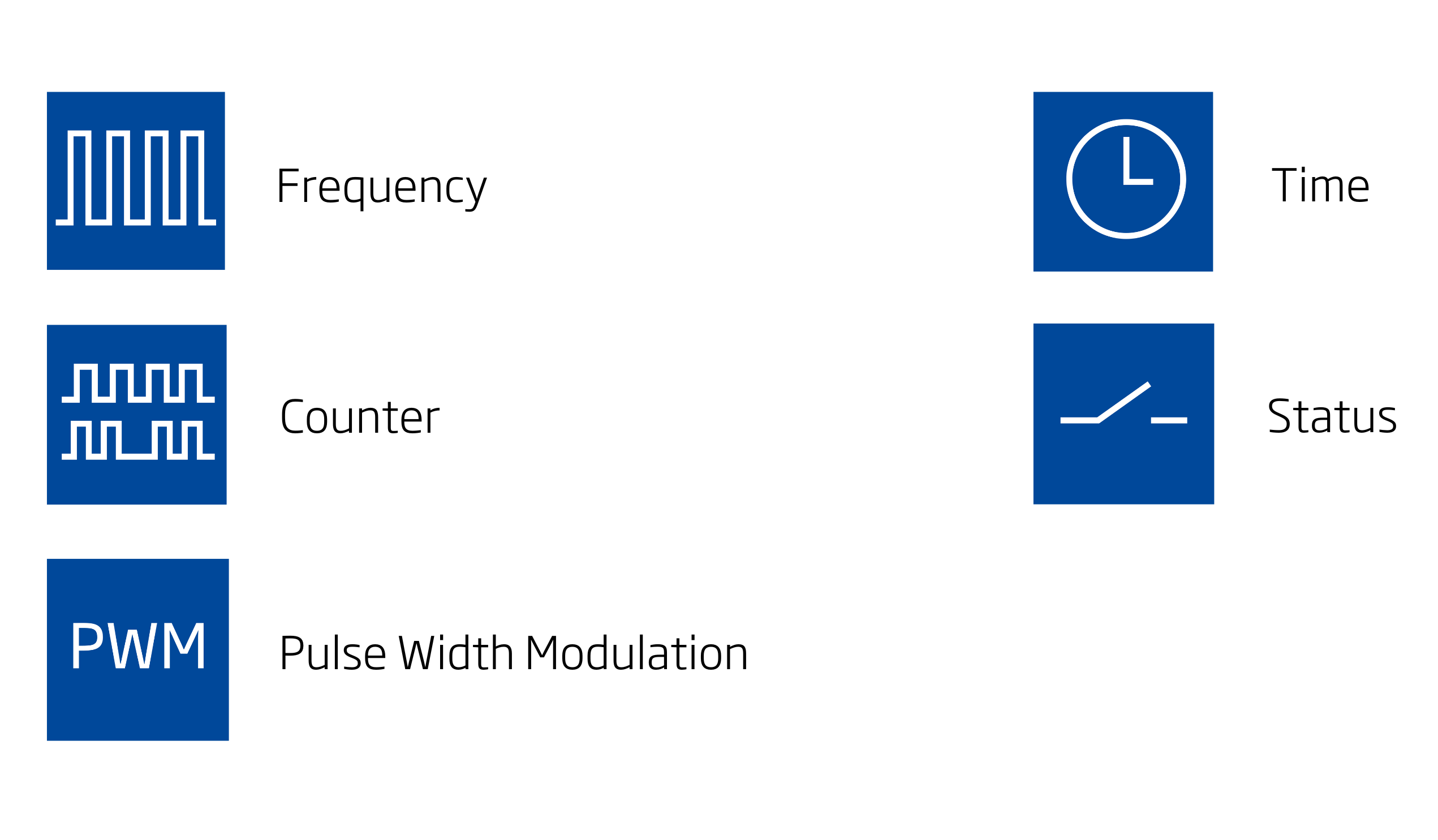

Mit der Möglichkeit, zwei bis sechs digitale Eingänge zu konfigurieren, kann der Benutzer das Modul an spezifische Anwendungsanforderungen anpassen. Diese Eingänge eignen sich für eine Reihe von digitalen Messungen, darunter z.B. Zähler, Frequenz und PWM. Diese können sowohl differentielle als auch Single-Ended-Signale verarbeiten. Die Schwellenwerte sind in 256 diskreten Schritten einstellbar und ermöglichen eine granulare Signalunterscheidung.

Frequenz- und Zählermessfunktionen

Das Modul ist in der Lage, Frequenzmessungen bis zu 1 MHz nach der Chronos-Methode durchzuführen, was eine genaue Erfassung von Hochgeschwindigkeitssignalen ermöglicht. Für Anwendungen im Bereich der Bewegungssteuerung kann die Zählerfunktionalität des D107 Vorwärts- und Rückwärtszählung sowie Quadraturzählung mit Referenznullpunkt-Erkennung durchführen, was für eine präzise Positions- und Geschwindigkeitsverfolgung unerlässlich ist.

PWM und Zeitmessung

PWM-Eingang und -Ausgang werden unterstützt, wodurch die Messung und Erzeugung von Signalen mit variabler Frequenz und variablem Tastverhältnis erleichtert wird. Zeitmessfunktionen sind ebenfalls integriert und bieten die Möglichkeit, Intervalle mit hoher Präzision zu messen, was für Aufgaben von Vorteil ist, die die Synchronisierung von Ereignissen oder Signalen erfordern.

Kommunikation, Schnittstellen und Beständigkeit gegen Umwelteinflüsse

Zusätzlich zu seinen vielseitigen Eingangskanälen und seinem Layout, bietet das Q.series X D107 2 x Lemo 2B SV-Modul eine breite Palette an Kommunikations- und Kompatibilitätsoptionen, die eine nahtlose Integration in verschiedene industrielle Systeme ermöglichen.

  • Messtechniker und -ingenieure können die EtherCAT-Slave Funktionalität für einen effizienten und schnellen Datenaustausch im Zusammenspiel mit einem Buskopplers für EtherCAT direkt nutzen.
  • Das Modul unterstützt verschiedene Schnittstellen wie CAN-FD, ModbusTCP, Profinet, OPC UA und mehr, wenn es mit der Q.station X kombiniert wird, um Kompatibilität mit verschiedenen Systemen zu gewährleisten.

Außerdem arbeitet es effektiv in einem Temperaturbereich von -20 °C bis +60 °C und eignet sich damit für verschiedene industrielle Umgebungen.

Mechanische und elektrische Spezifikationen

Die mechanische Konstruktion des Moduls ist kompakt und die Abmessungen sind für die Montage auf DIN-Schienen geeignet. Seine elektrischen Eigenschaften umfassen einen Eingangsspannungsbereich von 10 bis 30 VDC und eine Leistungsaufnahme von ca. 2 W bei einem Eingangsspannungseinfluss von weniger als 0,001 %/V.


Das digitale Messmodul Q.series X D107 2 x Lemo 2B SV ist eine technisch fortschrittliche Lösung für präzise digitale Mess- und Regelungsanwendungen. Die integrierte Sensorversorgung, die konfigurierbaren Eingänge und die umfassenden Messfunktionen machen es zu einer wertvollen Komponente für technische Anwendungen, die hohe Genauigkeit und Zuverlässigkeit erfordern.


Sind Sie neugierig auf die technischen Details? Klicken Sie hier, um auf das Datenblatt zuzugreifen und alle Informationen zu erhalten, die Sie benötigen, um das Potenzial des digitalen Messmoduls Q.series X D107 2 x Lemo 2B SV für Ihre Datenerfassungssysteme zu bewerten.
