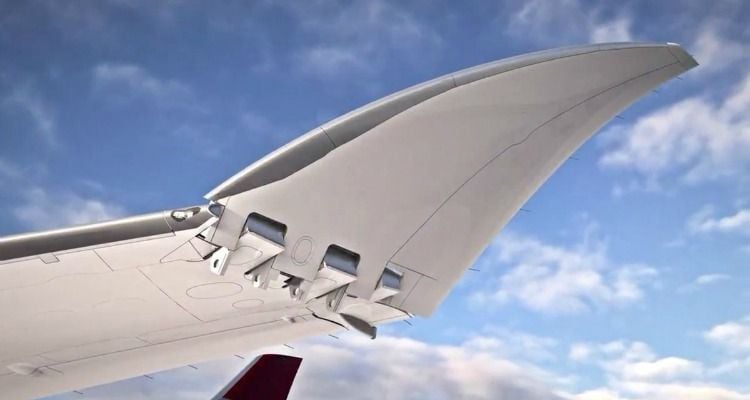

Boeing schreibt einen Großteil der verbesserten Treibstoffeffizienz der 777X den Verbundwerkstoff-Flügeln zu, die von Flügelspitze zu Flügelspitze 71,8 m lang sind. Um sicherzustellen, dass die 777X in bestehende Flughafentore passt, können die Flügelspitzen auf jeder Seite um 3,5 m nach oben geklappt werden.
Liebherr-Aerospace wurde mit der Konstruktion, Entwicklung und Herstellung des Klappflügelspitzen-Systems beauftragt. Mit seinem Motor und seinem Drehantrieb wird dieses System die Flügelspitze nach der Landung einklappen und so die Spannweite des neuen Großraumflugzeugs um 7 Meter verringern. Das System der klappbaren Flügelspitzen ist das erste seiner Art in der kommerziellen Luftfahrt, weshalb umfangreiche Tests erforderlich sind. Nicht nur aus Gründen des Fahrgastkomforts (die Fahrgäste sollten eigentlich keine lauten Geräusche hören oder die Tätigkeit der Mechaniker deutlich spüren), sondern auch unter dem Aspekt der Sicherheit. Ausfälle oder externe Bedrohungen dürfen nicht gleichzeitig das Primär- und das Backup-System beeinträchtigen. Ein Ausfall der Flügelspitzen führt zu einem Startverbot für das Flugzeug!
Für dieses kritische Testprogramm setzt Liebherr-Aerospace ein System der Q.series von Gantner Instruments ein, um die primären Datenerfassungsaufgaben durchzuführen. Die Flexibilität des Q.series-Systems in Kombination mit einer Vielzahl handelsüblicher E/A-Module ermöglicht es Liebherr-Aerospace, die Auslastung der Prüfgeräte, die Verfügbarkeit der Prüfstände und die Gesamtleistung des Prüflabors zu maximieren. Darüber hinaus verfügt das Messsystem der Q.series über eine Reihe spezifischer Funktionen, die für die erfolgreiche Prüfung von Flugzeugkomponenten entscheidend sind. So bietet das System der Q.series eine präzise Zeitsynchronisation im Nanosekundenbereich zwischen allen Modulen sowie zu externen Zeitreferenzen, wodurch die Unsicherheit durch Datenverschiebungen unter kritischen Testbedingungen beseitigt wird.
Die integrierte Testautomatisierungsfunktion ermöglicht eine schnelle und effiziente Überwachung und Verarbeitung von Messdaten, wodurch der manuelle Aufwand für die Systembedienung minimiert und die Gesamtdauer der Tests verkürzt wird. Und nicht zuletzt verfügt das System der Q.series über drei Redundanzstufen, um die Datenverfügbarkeit sicherzustellen. Messdaten können gleichzeitig an zwei Datenspeicherorte sowie an einen weiteren Speicherort zur Datensicherung übertragen werden.
Mehr Informationen
Klicken Sie hier, um ein personalisiertes Paket mit Anwendungsbeispielen zu erhalten, das das reale Anwendungsbeispiel “Boeing 777X Folding Wingtip System Test” und einige zusätzliche Anwendungsbeispiele aus der Luft- und Raumfahrtindustrie enthält!
