Das Schiff messbar halten: 5 Herausforderungen von der Erprobung bis in den Betrieb

Die Teile eines modernen Schiffs altern unterschiedlich schnell. Digitale Komponenten — Sensoren, Steuerungen, Software — werden in Zyklen von Monaten ersetzt. Rumpf, Maschinen und Wellenanlage in Zyklen von Jahrzehnten. Ein Schiff ist ein System of Systems: Plattform, Einsatzsystem, Sensoren, Effektoren und Plattformtechnik, und alles davon muss über diese ungleichen Zyklen hinweg gleichzeitig einsatzfähig bleiben.

Die Marine- und Schiffstechnik arbeitet an diesem Problem an mehreren Fronten zugleich: Niederspannungs-Gleichstromnetze (LVDC) und Batterieanlagen auf Kampfschiffen, aktive Schwingungskontrolle für die Signatur, KI-gestützte Schadensmustererkennung für die Instandhaltung, Cyber-Resilienz von Bordsystemen und Navigation in Gebieten ohne Satellitennavigation (GNSS).

Jedes dieser Themen endet an einem Sensor. Ob ein Rumpf, ein Antriebsstrang oder ein Batterieraum relevant bleibt, hängt davon ab, ob Sie ihn noch messen können — zuverlässig, auf dieselbe Weise und mit Daten, die sich mit dem vergleichen lassen, was Sie vor fünf Jahren gemessen haben.

Daraus folgen fünf Herausforderungen, und jede stellt eine Anforderung an Ihre Messkette.

1. Das Schiff überlebt seine Elektronik

Rumpf und Maschinen einer Fregatte dienen Jahrzehnte. Die Elektronik, die sie misst, wird alle paar Jahre ausgetauscht. Mit jedem Generationswechsel der Datenerfassung brechen drei Dinge auf einmal: die Vergleichbarkeit der Daten, die Ausbildung der Menschen, die sie bedienen, und die Ersatzteile, die Sie dafür vorhalten.

Die sicherheitspolitische Lage fügt ein viertes hinzu. Wenn die industrielle Basis auch in der Krise liefern muss und nicht nur im Frieden, wird die Herkunft einer Messkette zur Lieferkettenfrage — nicht nur zur technischen.

Was Sie vor der Spezifikation fragen sollten

Ist das Modul, das Sie heute einbauen, in zehn Jahren noch lieferbar? Braucht die Software ein Abonnement, um weiterzulaufen? Ist die nächste Generation mit der letzten kompatibel, oder beginnt sie einen neuen Datensatz?

Q.series X beantwortet diese drei Fragen mit: aufwärtskompatible Produktgenerationen, abo-freie Software sowie Lifetime Support und Kalibrierung. Dieselbe Messleistung steht in den Formfaktoren bloxx, brixx und raxx zur Verfügung — ein Modul kann vom Prüfaufbau in die feste Installation wandern, ohne die Daten zu verändern, die es liefert. Entwicklung und Fertigung sind in Europa.

2. Erprobungsdaten sind die Baseline für alles danach

Die Erprobungsfahrt liefert den Referenzzustand eines Schiffs. Zustandsorientierte Instandhaltung misst, wie weit sich das Schiff von diesem Zustand entfernt hat. Sind Erprobungsaufbau und Monitoring-Installation zwei verschiedene Messketten, ist der Vergleich zwischen ihnen Auslegungssache.

Die zivile Regulierung hat das festgeschrieben. Die überarbeiteten Leitlinien der Internationalen Seeschifffahrts-Organisation (IMO) zu Unterwasserschall (URN), in Kraft seit Oktober 2023 und 2024 ergänzt, nennen URN-Baselining ausdrücklich als Planungsschritt. Damit steht in einer zivilen Leitlinie, was in der Marineerprobung seit jeher gilt: Ohne Baseline gibt es nichts, womit spätere Daten verglichen werden können.

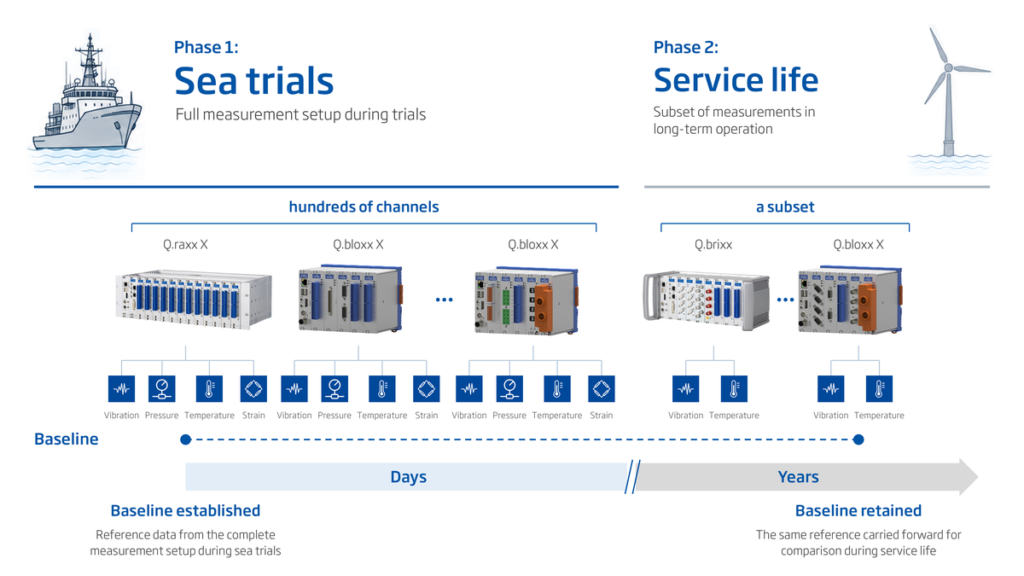

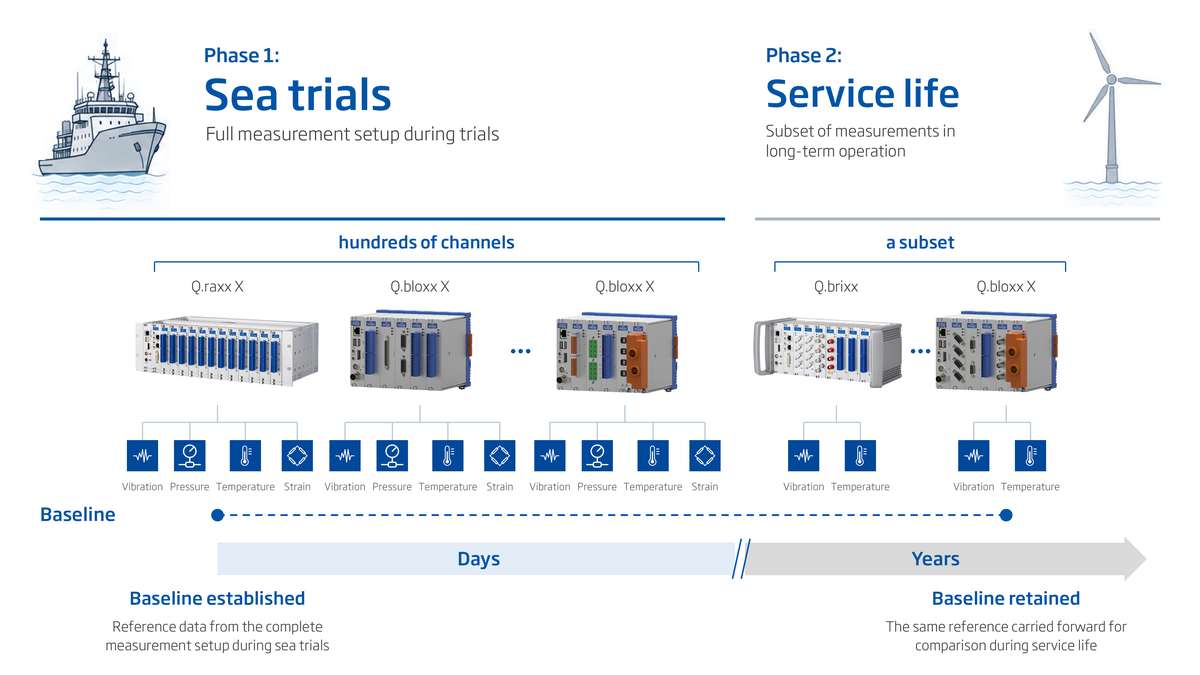

Eine Messkette, zwei Phasen

Bei der Erprobung instrumentieren Sie schwer und temporär: hunderte Messstellen, wenige Tage auf See, dann kommt alles wieder von Bord. Im Betrieb bleibt eine Teilmenge über Jahre an Bord. Laufen beide Phasen auf derselben Modulfamilie, ist die feste Installation derselbe Aufbau mit weniger Kanälen — vorausgesetzt, die Sensoren, die bleiben, sind nach demselben Verfahren montiert und kalibriert wie die, die von Bord gehen. Ein Kalibrierregime statt zwei, eine Schulung statt zwei. Das zählt, wenn Besatzungen und Ausbildung gleichzeitig mit neuen Einheiten skalieren müssen.

Zu diesen Messstellen gehören Dehnungsmessstreifen am Rumpfträger und an den Fundamenten, als Voll-, Halb- und Viertelbrücke, mit Gleichspannungs- oder Trägerfrequenzspeisung auf demselben Modul. Wie die Brücke beschaltet ist, entscheidet, was die Daten Jahre später wert sind.

Die in diesen Tagen aufgezeichnete Baseline bleibt die Referenz für alles, was danach gemessen wird. Das gilt nur, wenn es dieselbe Messkette ist und nicht eine vergleichbare — sonst ist der Vergleich zwischen beiden Phasen Auslegungssache.

3. Messen auf einem Schiff ist nicht Messen in einer Halle

Am Prüfstand ziehen Sie zweihundert Kabel in einen Schrank. Auf einem Schiff geht jedes dieser Kabel durch ein Schott, und jede Kabeldurchführung ist ein Zertifizierungspunkt und ein Loch in der Wasserdichtigkeit. Das — nicht die Kanalzahl — ist der Grund, warum auf See verteilt erfasst wird: Sie setzen die Module neben die Sensoren und schicken Daten durch das Schott statt Analogsignale.

Der praktische Unterschied zeigt sich am Einbautag. Ein verteilter Aufbau heißt: ein Modul im Wellentunnel, eines im Maschinenraum, eines am Mast, jedes wenige Meter von seinen Sensoren entfernt, in Reihe an eine Busleitung gehängt, die von Modul zu Modul zurück zum Controller läuft — statt über ein Bündel Sensorkabel. Kurze Analogwege bedeuten außerdem weniger Einfluss der elektromagnetischen Umgebung eines Kriegsschiffs — und die ist kein ruhiger Ort. Und wenn die Erprobung vorbei ist, kommen eine Handvoll Module und ein Kabel von Bord, kein Kabelbaum.

Verteilt, aber auf einer Zeitachse

Körperschall an der Propellerwelle und die Rumpfantwort achtzig Meter weiter ergeben nur auf derselben Zeitachse eine Aussage. Q.series X hält verteilte Module mit unter 100 ns Jitter synchron, mit bis zu 64 I/O-Modulen je Controller. Jeder Kanal auf dem Schiff trägt denselben Zeitstempel, egal in welchem Modul er sitzt.

Der Lauf geht weiter, wenn das Netz ausfällt

Eine Erprobungsfahrt wiederholt man nicht nebenbei. Vier Tage auf See, Wetterrisiko und ein Schiff, das zurück in den Dienst muss. Der Controller Q.station X läuft auf Echtzeit-Linux (RT-Linux) ohne PC, mit bis zu 20 unabhängigen Loggern, die in einen Ring-Buffer mit automatischer Laufwerkswahl schreiben. Fällt der Laptop oder das Netz aus, läuft der Lauf weiter — und die Daten warten auf dem Controller, wenn die Verbindung zurückkommt.

4. Elektrifizierung und Signatur teilen sich ein Messproblem

Zwei der aktivsten Themen der Marinetechnik sehen aus, als hätten sie nichts miteinander zu tun. Haben sie aber.

LVDC-Netze und skalierbare Batteriesysteme für Kampfschiffe bringen Hochspannung in Räume, in denen früher Diesel lag. Die zivile Schifffahrt hat als Treiber das IMO Net-Zero Framework — im April 2025 gebilligt, die förmliche Annahme auf Oktober 2026 vertagt. Die Elektrifizierung der Marine hat andere Gründe, Signatur und Reichweite darunter, aber die Messaufgabe ist dieselbe: Hochspannung neben Millivolt-Signalen von Dehnungsmessstreifen und Beschleunigungsaufnehmern, im selben Messlauf.

Q.series X erfasst beides in einer Architektur mit 1.500 V Isolationsspannung. Eine Messkette — nicht zwei, die Sie hinterher ausrichten.

Elektrische und mechanische Leistung in einem Gerät

Antriebswirkungsgrad ist ein Verhältnis: elektrische Leistung hinein, mechanische Leistung heraus. Das Verhältnis ist nur so gut wie die zeitliche Ausrichtung der beiden Messungen. Der Leistungsanalysator der GPA-Serie misst beide Seiten in einem Gerät — Spannung und Strom mit bis zu 4 MHz je Kanal für Leistung, Wirkungsgrad und Oberschwingungen, Drehmoment und Drehzahl auf derselben Uhr. Kein zweites Instrument und kein Zusammensetzen zweier Zeitbasen nach dem Test.

Signatur ist eine Schwingungsmessung

Aktive Schwingungskontrolle macht den Zusammenhang deutlich: weniger Strukturschwingung ist mehr Tarnfähigkeit. Die vibroakustische Signatur wird als Körperschall und Schwingung gemessen und mit den Betriebsparametern korreliert, die sie verursachen — Wellendrehzahl, Last, Leistungsfluss. Diese Korrelation funktioniert nur, wenn elektrische, mechanische und akustische Kanäle auf einer Zeitachse liegen. Und das ist dieselbe Anforderung, die die Elektrifizierung stellt.

Körperschall und Rumpfantwort laufen auf demselben Controller wie die Dehnungs- und Leistungskanäle. Q.bloxx X A111 bietet vier galvanisch getrennte Analogeingänge für IEPE-Sensoren und Spannung, Q.bloxx X A107 4M1 nimmt MEMS-Sensoren auf. Schwingungsmessung hilft, Probleme zu erkennen, Maschinenausfälle vorherzusagen und die strukturelle Integrität zu sichern — auf einem Schiff passiert alles drei am selben Rumpf zur selben Zeit.

5. Die Daten verlassen das Schiff nicht

Seit Juli 2024 gelten die Unified Requirements E26 und E27 der International Association of Classification Societies (IACS UR E26/E27) für Handelsschiffe mit Bauvertrag ab diesem Datum. E27 adressiert Bordsysteme und Bordgeräte, einschließlich dessen, was Drittlieferanten einbauen. Marineprogramme sind strenger: Erprobungsdaten eines Kriegsschiffs sind ab dem ersten Messwert als Verschlusssache eingestuft.

Auf ihrer Seite antworten Marineprojekte mit autarker Dateninfrastruktur an Bord, sicherer Konnektivität und Edge-Verarbeitung für Bestands- wie Neusysteme und mit Cybersicherheit, die am Anfang eines Programms geplant wird statt am Ende ergänzt. Was sie von einem Messtechniklieferanten verlangen, läuft auf drei Fragen hinaus.

KI-gestützte Schadensmustererkennung, auf die sich die Instandhaltung der Marine zubewegt, braucht analysefertige Daten mit Metadaten und Rückverfolgbarkeit — keine Rohdatenströme, die hinterher sortiert werden. Q.series X reduziert Daten am Edge und liefert sie mit dem Kontext, den ein Modell braucht.

Seit GI.bench V1.19 kann ein Modell über den vollen Zugriff über das Model Context Protocol (MCP) im Messprozess selbst mitarbeiten. MCP ist eine Schnittstelle, kein Cloud-Dienst: Ein Modell im eigenen Netz hält den gesamten Prozess innerhalb Ihrer Grenze. Die Modelle zur Anomalieerkennung laufen auf der Hardware selbst — auf Q.station und auf Q.core, der Recheneinheit an Bord.

Drei Fragen an jedes Messsystem

Wo liegen die Daten? Welchem Rechtsraum unterliegt der Betreiber? Läuft der Prüflauf weiter, wenn die Cloud-Verbindung abreißt?

Für Q.series X lauten die Antworten: Die Daten liegen in Ihrem Netz, der Betreiber sind Sie, und ja, der Lauf geht weiter. Die gesamte Messkette läuft lokal. Es gibt keinen Cloud-Zwang, kein Abonnement, das nach Hause meldet, und der Controller braucht keinen PC, um weiter zu erfassen. Support und Kalibrierung sind eine Servicebeziehung, keine Netzwerkverbindung. Was Sie mit den Daten tun — Auswertung in GI.bench, Integration über OPC UA, DDS, iDDS, CAN, EtherCAT oder PROFINET oder eine API in Ihre eigene Prüfumgebung — bleibt innerhalb der Grenze, die Sie ziehen.

Was die fünf gemeinsam haben

Ein Schiff ist ein System of Systems, und das ist auch der Messrahmen. Lebenszyklus, Baseline, Verteilung, gemischte Signale und Datenhoheit sind fünf Blickwinkel auf eine Anforderung: eine Messkette, die über Jahrzehnte vergleichbare Daten liefert, auf einem Schiff, unter den Bedingungen, die das Schiff setzt.

Die Frage bei der Spezifikation ist deshalb nicht, welches System heute am besten misst, sondern welches in zehn Jahren noch genauso misst.

Wenn eine der fünf auf Ihrem Tisch liegt — Strukturtests, Plattformtechnik, Antrieb, elektrische Systeme, Systemintegration oder Langzeitmonitoring —, sagen Sie uns welche, und was Ihre Messkette dafür leisten muss: am Prüfstand, auf See und in den Jahren dazwischen.
