高压系统中的电压和电流测试!

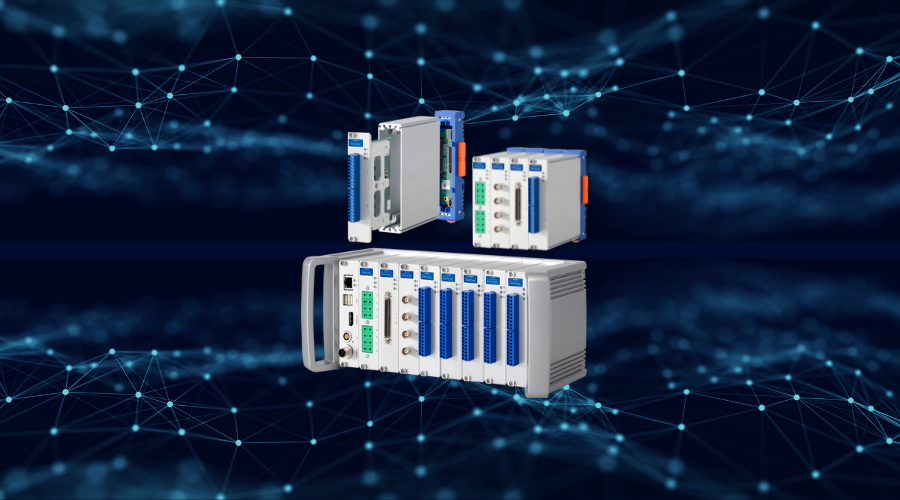

来自Gantner Instruments的新测试科技:Q.raxx slimline A127 4CV。 而新的数据采集系统背后是什么呢?

一旦增加了诸如精度、同步性或高电压之类的要求,电流和电压的测量就变得特别有趣。 使用新的Q.raxx slimline A127 4CV,您可以在1U的19吋机箱中紧凑地获得新测试科技的所有必要组件。 4个通道用于高达1200 V量程的高电压测试,以及4个通道用于直接连接电流互感器的二次电流输出,并包含传感器所需的+/-15 V电压供电。

部分关键参数:

  • 4通道高压输入,4档量程(±40 V, ±120 V, ±400 V, ±1200 V)
  • 4通道电流输入,可直接连接4路电流互感器的二次电流输出,4档量程(±200 mA、±400 mA、±800 mA、±2000 mA)
  • 高稳定性、高功率的双极电源+/-15 V,可用于给已固定安装的电流互感器供电
  • 每个通道都有独立的A/D转换器(24位分辨率)
  • 所有通道1200 V电气隔离
  • 测试精度0.01%(典型)
  • 采样率高达100 kHz,带宽20 kHz
  • 带可程控切换的数字滤波器
  • 信号同步误差小于0.1 us
Q.raxx slimline A127 4CV
Q.raxx slimline A127 4CV

高精度和最高质量

事实和数字是等同的,而这对您意味着什么? 在Gantner Instruments公司,我们把质量和客户价值放在最高等级。 这就是为什么我们听取了您的要求,并为您开发了新的Q.raxx系列测试系统。 对于所有模拟输入, 0,01%典型值的精度、100kHz的采样率和小于1us的同步误差,使得产品非常适合所有类型的电压和电流测量。

电流测试的重要因素

特别是在电流测试中,许多因素对于高测试质量至关重要。 首先,选择合适的电流互感器,如制造商LEM©或Danisense©的产品。 另一方面,双极电压源以及安装的分流器。 如果这些因素不正确,那么即使是购买的最昂贵的测试传感器也毫无意义。 这就是为什么我们特别强调所使用的组件,以便您从一开始就获得最佳结果。

所有通道都具备通道到通道,到总线,到电源高达1200V的电气隔离。整个电流路径都经过校准、调整,并与新测试科技相匹配。 内置分流器的温度响应非常低,仅为2ppm/K。 最重要的是,每个电流互感器电源使用两个独立的电压源,以确保低噪声供电。 这是取得最佳效果的唯一途径。

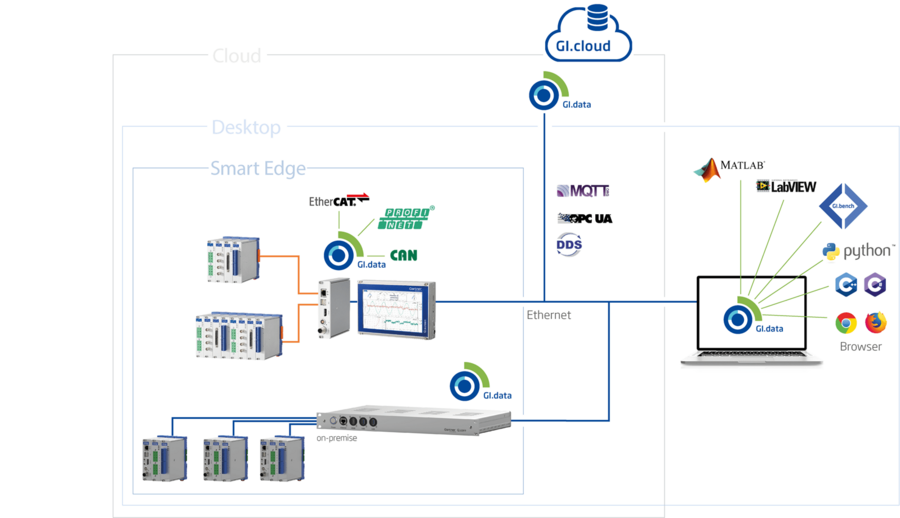

集成到现有的系统内

然而,精确测量只是一个方面。 同样重要的是,它可以集成到新的或现有的数采系统中。 使用Q.raxx slimline A127 4 CV,有三种方式可供选择:

  • Q.raxx A127 XL 4CV:通过本地总线连接到现有Gantner Instruments数采系统
  • Q.raxx A127 XE 4CV通过EtherCAT连接到任何EtherCAT现场总线系统
  • Q.raxx A127 station 4CV:通过以太网直接连接到您的测试计算机的独立解决方案

从直流到交流的功率测试:

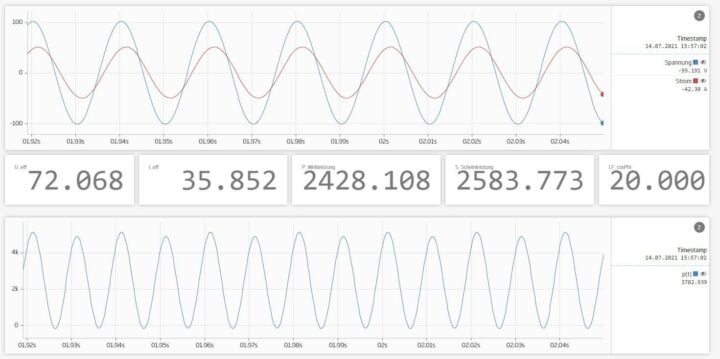

您想实现从直流到20 kHz带宽正弦信号的功率测试吗? 使用Q.raxx A127 4CV这是可以的。 电压和电流的RMS值以及功率和cos Phi的计算可以直接在控制器上进行。 使用GI.bench,这些值可以直接可见或通过开放的API完美集成到您的特定环境中。 与Gantner Instruments的其他测试模块相结合,功率测试的结果也可以与其他测量变量(如转速或扭矩)同步。

动力分析

预订会议

今天就与我们预约,现场感受 Q.raxx slimline A127 4CV 带来的震撼吧。


*只有4CV:
– 4 个通道
– +/-2000 mA
