Mesure précise des systèmes à haute tension
Produits et services | 7 minutes Temps de lecture |

Mesure précise des systèmes à haute tension

Dans les environnements à haute tension, la précision et la fiabilité des systèmes de mesure sont cruciales pour la sécurité, la conformité et l'optimisation des performances. Les essais et mesures à haute tension font partie intégrante du développement et de la production d'équipements et de systèmes fonctionnant dans des conditions de haute tension, tels que les systèmes de transmission d'énergie, les moteurs et générateurs à haute tension et les composants pour véhicules électriques. Les modules Q.series X A12x de Gantner Instruments (par exemple, Q.series X A128) offrent des solutions sophistiquées pour répondre aux défis uniques des mesures de haute tension.

Les défis de la mesure de la haute tension

La mesure de la haute tension pose de multiples défis, notamment la nécessité d’une précision exacte, d’une isolation robuste et d’une gestion efficace de grands volumes de données sans réduire la vitesse de traitement des données. Ces défis sont essentiels dans des domaines tels que les essais de véhicules électriques et de batteries, car ils nécessitent des mesures exactes de la tension, du courant, de la puissance et de la résistance d’isolement dans des conditions diverses et souvent difficiles.

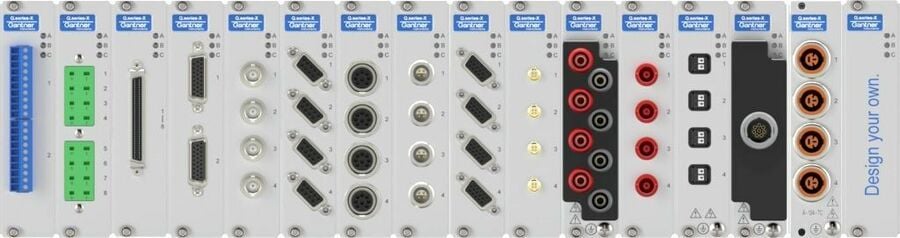

Découvrez la gamme Q.series X A12x

Les modules Q.series X A12x sont conçus pour relever les défis spécifiques liés aux mesures de haute tension :

Q.series X A121 Module polyvalent à haute isolation: Ce module polyvalent comporte deux canaux d’entrée hautement isolés qui peuvent mesurer la tension (plages ±10 V, ±1 V, ±100 mV), le courant ±25 mA et d’autres capteurs tels que les sondes de température Pt100 / Pt1000 ou les potentiomètres ou la mesure de la résistance jusqu’à 100 kOhm. Les jauges de contrainte (demi-pont et pont complet) dans des connexions à 5 ou 6 fils peuvent également être mesurées. Connectez un capteur IEPE, par exemple un accéléromètre, à l’A121. Il est particulièrement adapté aux applications exigeant une isolation maximale et diverses capacités d’entrée, par exemple la mesure de la déformation ou de la température avec une sonde à résistance sur un bloc-batterie. L’A121 offre une numérisation à grande vitesse à 100 kHz et une résolution de 24 bits, ce qui le rend idéal pour les environnements où la sécurité et la précision des mesures sont cruciales. Ses options complètes de conditionnement du signal comprennent la linéarisation, le filtrage numérique, le calcul de la moyenne, la mise à l’échelle et les fonctions d’alarme, ce qui garantit un traitement adaptable et fiable des données.

Q.series X Module d’isolation haute tension pour A123: Le module A123 comprend quatre canaux d’entrée isolés galvaniquement qui gèrent les mesures de tension à des potentiels élevés avec des plages allant jusqu’à ±10 V, par exemple les tensions des cellules, mais aussi ±1 V et ±100 mV pour la mesure du courant avec un shunt sur un potentiel très élevé allant jusqu’à 1200 VDC. Le module dispose de capacités étendues de conditionnement des signaux, y compris 16 canaux virtuels, le calcul de la valeur efficace et des fonctions arithmétiques. Il est idéal pour l’analyse détaillée de la tension dans les applications de transmission d’énergie et de test de composants à haute tension.

Q.series X A124 Module à haute isolation pour thermocouples: Conçu pour des mesures de température précises dans des environnements à haute tension, le module A124 prend en charge quatre canaux d’entrée isolés galvaniquement pour des thermocouples non isolés. Il est doté d’une linéarisation dynamique et d’une compensation de la soudure froide, ce qui garantit une meilleure précision des mesures. L’A124 est capable de gérer une large gamme de températures, qui dépend généralement du type de thermocouple utilisé, mais qui s’étend généralement de -200°C à +1300°C, selon le type de thermocouple (par exemple, les types B, E, J, K, L, N, R, S, T, U avec des bornes à ressort). Une version de type K (NiCr/Ni) est également disponible avec les connecteurs Lemo 2P ou Thermosensor. Ce module est idéal pour surveiller les paramètres thermiques lors des tests et du développement d’équipements à haute tension.

Q.series X A127 et A127 2CV/4CV pour la mesure de la puissance électrique: Les modules A127 ont été développés pour des mesures complètes de la puissance électrique. Le A127 standard gère les entrées haute tension jusqu’à ±1200 V et dispose de deux entrées supplémentaires pour la mesure du courant via des résistances shunt avec des plages de ±80 mV à ±2400 mV. Les variantes 2CV et 4CV de l’A127 comprennent des alimentations intégrées permettant de mesurer avec des capteurs de courant (TC) sans câblage ou équipement supplémentaire compliqué.

Q.series X A128 et A128 Plus pour la haute tension dynamique: Les modules A128 sont conçus pour répondre aux besoins des applications dynamiques à haute tension, offrant quatre canaux isolés capables de gérer des tensions allant jusqu’à ±1200 V. Le module A128 Plus étend cette capacité à ±1500 V, prenant en charge des gammes de tension plus élevées typiquement rencontrées dans la recherche avancée et les applications à haute énergie. Ces modules comprennent des fonctions de conditionnement du signal telles que la linéarisation, le filtrage numérique et les calculs RMS, qui sont essentiels pour assurer une acquisition précise des données dans des conditions de tension fluctuante.

Q.series X A138 pour les mesures de tension des éléments de batterie : Le module A138 fournit 8 canaux avec une isolation galvanique jusqu’à 800 VDC, chacun avec une plage de mesure de ±5V, et est l’appareil idéal pour des mesures très précises de la tension des cellules de batterie. Avec sa précision de ±1mV et l’option EtherCAT, c’est le choix pour les grands nombres de canaux dans les applications automatisées de test de batteries.

Q.bloxx_X_HV_2xLemo_L
Q-bloxx_X_HV_8xBanane_4LV_L

Intégration et flexibilité des applications

Les modules Q.series X A12x de Gantner Instruments sont conçus avec des capacités d’intégration avancées, assurant une compatibilité transparente avec les systèmes d’acquisition de données nouveaux et existants de Gantner Instruments et de tiers. Cette intégration s’étend à différents protocoles de communication, ce qui améliore la flexibilité et l’adaptabilité de ces modules pour diverses applications industrielles.

Options de connectivité complètes

Les modules Q.series X A12x peuvent être intégrés dans des systèmes d’acquisition de données modernes grâce à plusieurs options de connectivité :

  • Bus local: ce type de connexion permet une intégration directe dans les systèmes DAQ propres à Gantner Instruments, assurant un couplage étroit et une collecte de données synchrone avec une grande fiabilité.
  • EtherCAT: Protocole industriel standard basé sur l’Ethernet en temps réel, EtherCAT offre une communication robuste et efficace pour l’échange de données à grande vitesse. Les modules A12x sont donc particulièrement adaptés aux applications nécessitant des capacités en temps réel, telles que les environnements de test dynamiques dans les secteurs de l’automobile et de l’aérospatiale.
  • Ethernet: Pour les applications autonomes, les modules peuvent être connectés directement à des systèmes de réseau via Ethernet, ce qui offre une flexibilité dans la configuration et l’accessibilité à distance, ce qui est particulièrement avantageux pour les systèmes distribués dans de grandes installations ou sur des sites multiples, tels que les centrales électriques ou les sites de fabrication étendus.

Intégration avec les solutions logicielles de GI

Les capacités d’intégration de la Q.series X A12x sont encore améliorées grâce aux solutions logicielles de Gantner Instruments, notamment GI.bench, GI.connectivity et GI.cloud, qui fournissent des outils complets pour la configuration, la gestion et l’analyse des systèmes d’acquisition de données :

  • GI.bench: Cette plateforme logicielle est un centre de configuration et de gestion des modules Q.series Classic et Q.series X. Il offre une interface graphique conviviale pour la surveillance en temps réel, la visualisation et l’enregistrement des données. GI.bench permet de créer des tableaux de bord personnalisés, d’analyser des données complexes et de diagnostiquer le système, ce qui est essentiel pour garantir des performances optimales dans les applications de test et de surveillance.
  • GI.connectivité: Ce cadre ouvert de base des solutions de Gantner Instruments améliore la capacité des modules à s’intégrer de manière transparente dans divers environnements industriels. Il prend en charge le stockage des données, la sécurité et la gestion de la configuration depuis l’interface du capteur jusqu’au lac de données. GI.connectivity facilite l’acquisition de données sur des appareils locaux, des ordinateurs de bureau ou via des systèmes en nuage, ce qui permet des déploiements flexibles et évolutifs.
  • GI.cloud: En tant que plateforme de stockage et de calcul évolutive, GI.cloud gère efficacement les grands volumes de données générés par les modules A12x. Il fournit des outils d’analyse puissants et un accès facile aux données pour une analyse en ligne continue et un examen historique. Cette solution en nuage est particulièrement utile pour les applications nécessitant des capacités d’analyse de données étendues et une surveillance à distance.

Polyvalence des applications

Grâce à ces fonctions avancées de connectivité et d’intégration logicielle, les modules Q.series X A12x sont équipés pour répondre aux exigences de divers secteurs, notamment les essais automobiles, la gestion de l’énergie et l’automatisation industrielle. Les entreprises peuvent obtenir une configuration d’acquisition de données hautement intégrée, flexible et efficace, conçue pour répondre aux défis spécifiques des environnements à haute tension et à haute complexité, que l’application implique des protocoles de test rigoureux, une surveillance continue de la production ou des systèmes de distribution d’énergie complexes.

Mesure de la haute tension dans les tests de véhicules électriques et de batteries

Les tests de véhicules électriques et de batteries sont des domaines clés dans lesquels les mesures de haute tension sont essentielles. Les modules Q.series X offrent des niveaux d’isolation élevés jusqu’à 1500 VDC, garantissant des mesures sûres et précises à travers toutes les phases de test, des cycles de charge/décharge aux tests de sécurité et d’abus. Ces modules répondent aux exigences rigoureuses des tests de composants de véhicules électriques tels que les batteries et les groupes motopropulseurs électriques, où la mesure précise de tensions et de courants élevés est essentielle pour évaluer les performances, la durabilité et la conformité aux normes de l’industrie.


Les modules Q.series X A12x de Gantner Instruments sont des technologies de mesure de haute tension qui répondent aux exigences complexes des industries engagées dans la conception, le test et l’exploitation de systèmes à haute tension. Grâce à leur haute précision, leur isolation étendue et leurs capacités d’intégration flexibles, ces modules garantissent que les mesures de haute tension sont effectuées de manière efficace, sûre et précise, contribuant ainsi au progrès des technologies dans les domaines de la mobilité électrique, de la production d’énergie et au-delà.


Nos modules sophistiqués Q.series X A12x peuvent transformer vos stratégies d’acquisition de données. Contactez notre équipe de vente dès aujourd’hui pour découvrir les solutions les mieux adaptées à vos besoins de mesure de la haute tension et pour voir nos produits en action. Notre équipe est prête à vous fournir une assistance personnalisée pour vous assurer que vous choisissez la configuration parfaite pour vos défis uniques.

Laissez-nous vous aider à promouvoir l’innovation et la sécurité dans vos applications haute tension.
