Qu’est-ce que la spectroscopie d’impédance électrochimique (EIS) ?
Conseils et tendances | 4 minutes Temps de lecture |

Qu’est-ce que la spectroscopie d’impédance électrochimique (EIS) ?

Alors que la société s'oriente vers les énergies propres et renouvelables, les batteries et les technologies de l'hydrogène deviennent de plus en plus cruciales. La spectroscopie d'impédance électrochimique (EIS) offre aux chercheurs et aux ingénieurs des informations précieuses sur le fonctionnement interne de ces technologies. Dans ce billet de blog, nous allons explorer les avantages du SIE, son intégration avec Q.series X, et son application aux batteries et aux technologies de l'hydrogène.

Exploiter pleinement le potentiel des batteries et des technologies de l’hydrogène

Gantner Instruments EV Testing_EIS

Principe de la DIE

La spectroscopie d’impédance électrochimique consiste à appliquer un signal de tension de courant alternatif (CA) à un système électrochimique, tel qu’une batterie ou un électrolyseur/pile à combustible, et à mesurer la réponse en courant qui en résulte sur une gamme de fréquences. Cette analyse de la réponse en fonction de la fréquence révèle les processus chimiques et physiques au sein du système, en fournissant des tracés d’impédance complexes qui aident à extraire des informations sur les propriétés et le comportement du système.

Avantages du SIE

L’EIS est une technique non destructive qui comble le fossé entre les études électrochimiques à l’état stable et à l’état transitoire. Il permet aux chercheurs d’étudier la cinétique des électrodes pendant les phases de décharge ou de recharge. Ces informations permettent de mieux comprendre et contrôler les processus chimiques dans les dispositifs de stockage d’énergie, ce qui améliore les performances, l’efficacité et la durabilité. L’EIS permet d’identifier les problèmes liés aux couches de matériaux, au transfert de charge, aux effets de diffusion et à la conductivité de l’électrolyte, ce qui permet d’optimiser la conception, les matériaux et les processus de fabrication des batteries et des technologies de l’hydrogène, et donc d’améliorer les performances et de réduire les coûts.

Technologies des batteries et de l’hydrogène

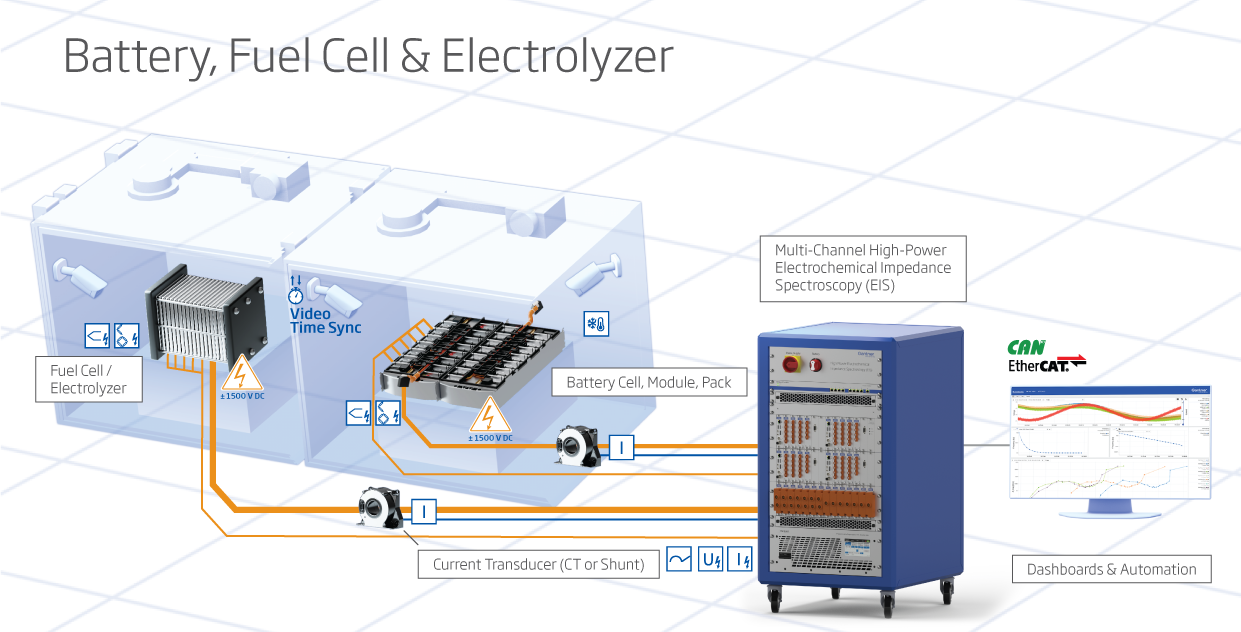

L’EIS s’applique à une large gamme de systèmes électrochimiques, y compris les batteries et les technologies de l’hydrogène telles que les piles à combustible et les électrolyseurs. Dans les batteries, l’EIS étudie la cinétique de réaction des électrodes, surveille la résistance interne et les changements de capacité, et détecte l’affaiblissement de la capacité et les mécanismes de dégradation. Cela permet d’optimiser les performances, la durée de vie et la sécurité des batteries, ce qui se traduit par des solutions de stockage d’énergie plus efficaces et plus durables. Dans le domaine des technologies de l’hydrogène, les SIE permettent de mieux comprendre les processus de production et de stockage de l’hydrogène. Il étudie les réactions de séparation de l’eau dans les électrolyseurs, surveille les performances des électrodes des piles à combustible et détecte les changements dans les matériaux de stockage de l’hydrogène. Cela permet de développer des technologies de l’hydrogène efficaces, rentables et durables.

Défis et avantages de l’IG

L’EIS nécessite une instrumentation spécialisée et peut prendre du temps et nécessiter des calculs importants. Trouver un équilibre entre la vitesse, la précision et le coût des mesures est un défi majeur dans la conception et la mise en œuvre des systèmes EIS. Gantner Instruments relève ces défis grâce à sa solution innovante tout-en-un d’acquisition et d’analyse des données EIS, qui permet d’obtenir des informations efficaces, rentables et précises afin de libérer tout le potentiel des batteries et des technologies de l’hydrogène.

Intégration avec Q.series X

Intégrez l’EIS de manière transparente au système d’acquisition de données Q.series X, afin de disposer d’une solution complète pour la surveillance et l’analyse des systèmes électrochimiques. La Q.series X offre une acquisition de données à grande vitesse, une extensibilité modulaire et une intégration à l’infrastructure existante, ce qui en fait une plateforme idéale pour les études EIS.

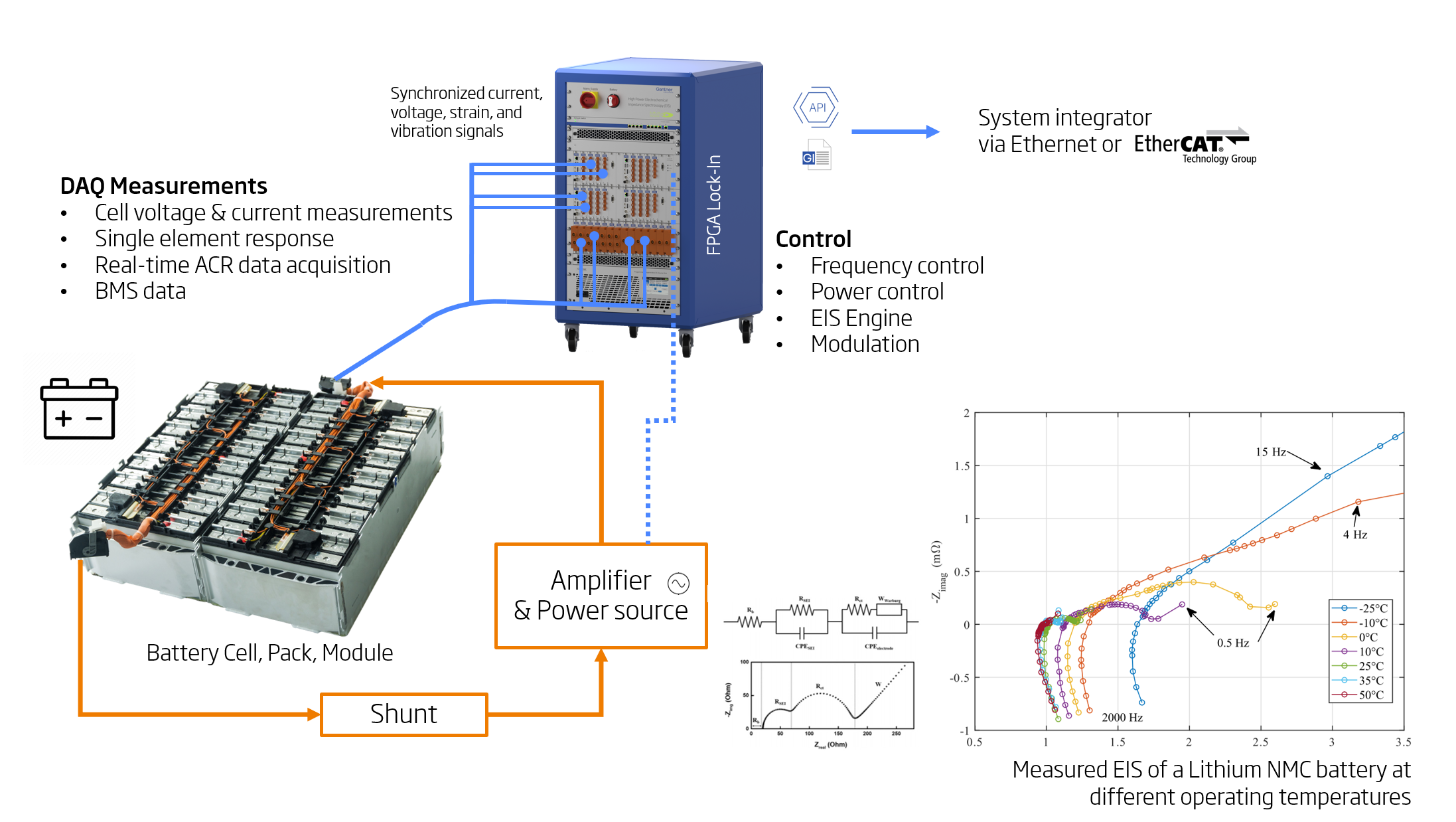

La solution EIS tout-en-un de Gantner Instruments dépasse toutes les exigences standard de la spectroscopie d’impédance électrochimique grâce à sa conception robuste et à ses caractéristiques techniques avancées. Le système comprend un module Q.series X A193 haute performance, conçu pour les applications industrielles et de haute puissance, avec des capacités d’amplification du signal et de mesure du décalage qui améliorent la sensibilité et la sélectivité des mesures d’impédance. La plage de mesure de la tension et la flexibilité de la mesure du courant, soutenues par une isolation galvanique robuste, garantissent une collecte de données précise et fiable pour diverses applications, y compris des batteries entières. La collecte synchrone des signaux maintient la cohérence et la précision des données, en utilisant la technique Lock-In pour isoler les fréquences et les phases spécifiques des signaux, ce qui est essentiel pour détecter les signaux faibles dans les environnements bruyants. La large gamme de fréquences du système, de 1 mHz à 10 kHz, et sa configuration modulaire, extensible jusqu’à 128 canaux EIS, lui permettent de répondre à diverses exigences en matière d’essais électrochimiques. L’accessibilité des données et les outils de visualisation en temps réel, y compris les tracés de Nyquist et de Bode, facilitent l’analyse détaillée et le retour d’information immédiat. Des options de connectivité avancées, telles qu’une API ouverte et une interface EtherCAT, garantissent une intégration transparente avec les systèmes d’alimentation et les installations d’automatisation existants. Des caractéristiques supplémentaires telles que des entrées de thermocouple à haute isolation, des canaux de mesure de la température et un déflecteur d’air pour la gestion de la chaleur améliorent encore les performances et la fiabilité du système, faisant de la solution EIS de Gantner un outil complet et efficace pour l’optimisation des batteries, des piles à combustible et des électrolyseurs.


L’EIS est une technique puissante qui fournit des informations précieuses sur le comportement et les performances des batteries et des technologies de l’hydrogène. Gantner Instruments relève les défis associés à cette technique en intégrant l’EIS au système d’acquisition de données Q.series X, aidant ainsi les chercheurs à développer des solutions de stockage d’énergie plus efficaces, plus durables et plus pérennes.

Pour de plus amples informations, veuillez consulter les documents suivants :
