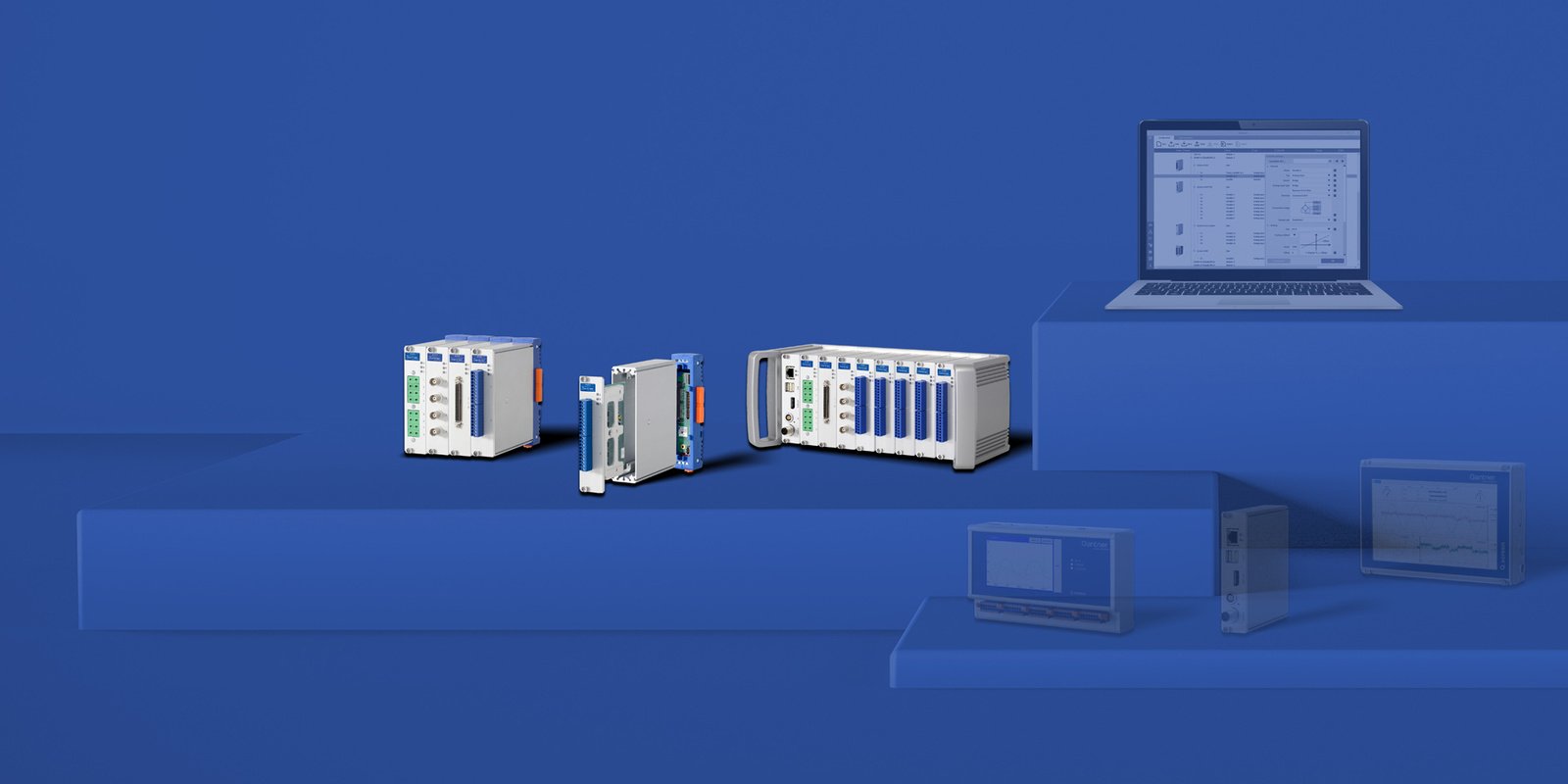

Un système d’acquisition de données est une combinaison de matériel et de logiciel utilisée pour collecter, numériser et traiter des mesures provenant de phénomènes réels. En termes simplifiés, un système d’acquisition de données prend des signaux analogiques provenant de capteurs (par exemple, la tension d’un thermocouple, d’une jauge de contrainte, d’un transducteur de pression, etc.) et les convertit en données numériques qu’un ordinateur peut stocker et analyser. Le matériel comprend généralement des capteurs/transducteurs, le conditionnement du signal (amplificateurs, filtres) et des convertisseurs analogique-numérique (ADC), ainsi qu’une interface de communication avec un PC. Le composant logiciel fournit l’interface utilisateur et l’enregistrement des données, la visualisation et souvent les fonctions de contrôle ou de retour d’information. Par essence, un système DAQ vous permet de mesurer des paramètres physiques tels que la température, la force, l’accélération, les signaux électriques, etc. et d’acquérir ces données dans un ordinateur pour les surveiller ou les analyser. Par exemple, une installation DAQ peut lire la tension d’un capteur de température, la convertir en une valeur numérique avec un horodatage et l’introduire dans un logiciel d’enregistrement qui montre la température en fonction du temps. Les termes “DAQ” et “acquisition de données” sont très larges – ils peuvent aller d’un simple enregistreur de données USB avec un seul canal d’entrée à des systèmes très sophistiqués à grande vitesse avec des centaines de canaux. L’idée de base, cependant, est d’acquérir des données précises et opportunes du monde physique en vue d’une utilisation ultérieure.

Un système d’acquisition de données est une combinaison de matériel et de logiciel utilisée pour collecter, numériser et traiter des mesures provenant de phénomènes réels. En termes simplifiés, un système d’acquisition de données prend des signaux analogiques provenant de capteurs (par exemple, la tension d’un thermocouple, d’une jauge de contrainte, d’un transducteur de pression, etc.) et les convertit en données numériques qu’un ordinateur peut stocker et analyser. Le matériel comprend généralement des capteurs/transducteurs, le conditionnement du signal (amplificateurs, filtres) et des convertisseurs analogique-numérique (ADC), ainsi qu’une interface de communication avec un PC. Le composant logiciel fournit l’interface utilisateur et l’enregistrement des données, la visualisation et souvent les fonctions de contrôle ou de retour d’information. Par essence, un système DAQ vous permet de mesurer des paramètres physiques tels que la température, la force, l’accélération, les signaux électriques, etc. et d’acquérir ces données dans un ordinateur pour les surveiller ou les analyser. Par exemple, une installation DAQ peut lire la tension d’un capteur de température, la convertir en une valeur numérique avec un horodatage et l’introduire dans un logiciel d’enregistrement qui montre la température en fonction du temps. Les termes “DAQ” et “acquisition de données” sont très larges – ils peuvent aller d’un simple enregistreur de données USB avec un seul canal d’entrée à des systèmes très sophistiqués à grande vitesse avec des centaines de canaux. L’idée de base, cependant, est d’acquérir des données précises et opportunes du monde physique en vue d’une utilisation ultérieure.

Un système d’acquisition de données est une combinaison de matériel et de logiciel utilisée pour collecter, numériser et traiter des mesures provenant de phénomènes réels. En termes simplifiés, un système d’acquisition de données prend des signaux analogiques provenant de capteurs (par exemple, la tension d’un thermocouple, d’une jauge de contrainte, d’un transducteur de pression, etc.) et les convertit en données numériques qu’un ordinateur peut stocker et analyser. Le matériel comprend généralement des capteurs/transducteurs, le conditionnement du signal (amplificateurs, filtres) et des convertisseurs analogique-numérique (ADC), ainsi qu’une interface de communication avec un PC. Le composant logiciel fournit l’interface utilisateur et l’enregistrement des données, la visualisation et souvent les fonctions de contrôle ou de retour d’information. Par essence, un système DAQ vous permet de mesurer des paramètres physiques tels que la température, la force, l’accélération, les signaux électriques, etc. et d’acquérir ces données dans un ordinateur pour les surveiller ou les analyser. Par exemple, une installation DAQ peut lire la tension d’un capteur de température, la convertir en une valeur numérique avec un horodatage et l’introduire dans un logiciel d’enregistrement qui montre la température en fonction du temps. Les termes “DAQ” et “acquisition de données” sont très larges – ils peuvent aller d’un simple enregistreur de données USB avec un seul canal d’entrée à des systèmes très sophistiqués à grande vitesse avec des centaines de canaux. L’idée de base, cependant, est d’acquérir des données précises et opportunes du monde physique en vue d’une utilisation ultérieure.

Un système d’acquisition de données est une combinaison de matériel et de logiciel utilisée pour collecter, numériser et traiter des mesures provenant de phénomènes réels. En termes simplifiés, un système d’acquisition de données prend des signaux analogiques provenant de capteurs (par exemple, la tension d’un thermocouple, d’une jauge de contrainte, d’un transducteur de pression, etc.) et les convertit en données numériques qu’un ordinateur peut stocker et analyser. Le matériel comprend généralement des capteurs/transducteurs, le conditionnement du signal (amplificateurs, filtres) et des convertisseurs analogique-numérique (ADC), ainsi qu’une interface de communication avec un PC. Le composant logiciel fournit l’interface utilisateur et l’enregistrement des données, la visualisation et souvent les fonctions de contrôle ou de retour d’information. Par essence, un système DAQ vous permet de mesurer des paramètres physiques tels que la température, la force, l’accélération, les signaux électriques, etc. et d’acquérir ces données dans un ordinateur pour les surveiller ou les analyser. Par exemple, une installation DAQ peut lire la tension d’un capteur de température, la convertir en une valeur numérique avec un horodatage et l’introduire dans un logiciel d’enregistrement qui montre la température en fonction du temps. Les termes “DAQ” et “acquisition de données” sont très larges – ils peuvent aller d’un simple enregistreur de données USB avec un seul canal d’entrée à des systèmes très sophistiqués à grande vitesse avec des centaines de canaux. L’idée de base, cependant, est d’acquérir des données précises et opportunes du monde physique en vue d’une utilisation ultérieure.

Un système d’acquisition de données est une combinaison de matériel et de logiciel utilisée pour collecter, numériser et traiter des mesures provenant de phénomènes réels. En termes simplifiés, un système d’acquisition de données prend des signaux analogiques provenant de capteurs (par exemple, la tension d’un thermocouple, d’une jauge de contrainte, d’un transducteur de pression, etc.) et les convertit en données numériques qu’un ordinateur peut stocker et analyser. Le matériel comprend généralement des capteurs/transducteurs, le conditionnement du signal (amplificateurs, filtres) et des convertisseurs analogique-numérique (ADC), ainsi qu’une interface de communication avec un PC. Le composant logiciel fournit l’interface utilisateur et l’enregistrement des données, la visualisation et souvent les fonctions de contrôle ou de retour d’information. Par essence, un système DAQ vous permet de mesurer des paramètres physiques tels que la température, la force, l’accélération, les signaux électriques, etc. et d’acquérir ces données dans un ordinateur pour les surveiller ou les analyser. Par exemple, une installation DAQ peut lire la tension d’un capteur de température, la convertir en une valeur numérique avec un horodatage et l’introduire dans un logiciel d’enregistrement qui montre la température en fonction du temps. Les termes “DAQ” et “acquisition de données” sont très larges – ils peuvent aller d’un simple enregistreur de données USB avec un seul canal d’entrée à des systèmes très sophistiqués à grande vitesse avec des centaines de canaux. L’idée de base, cependant, est d’acquérir des données précises et opportunes du monde physique en vue d’une utilisation ultérieure.

Un système d’acquisition de données est une combinaison de matériel et de logiciel utilisée pour collecter, numériser et traiter des mesures provenant de phénomènes réels. En termes simplifiés, un système d’acquisition de données prend des signaux analogiques provenant de capteurs (par exemple, la tension d’un thermocouple, d’une jauge de contrainte, d’un transducteur de pression, etc.) et les convertit en données numériques qu’un ordinateur peut stocker et analyser. Le matériel comprend généralement des capteurs/transducteurs, le conditionnement du signal (amplificateurs, filtres) et des convertisseurs analogique-numérique (ADC), ainsi qu’une interface de communication avec un PC. Le composant logiciel fournit l’interface utilisateur et l’enregistrement des données, la visualisation et souvent les fonctions de contrôle ou de retour d’information. Par essence, un système DAQ vous permet de mesurer des paramètres physiques tels que la température, la force, l’accélération, les signaux électriques, etc. et d’acquérir ces données dans un ordinateur pour les surveiller ou les analyser. Par exemple, une installation DAQ peut lire la tension d’un capteur de température, la convertir en une valeur numérique avec un horodatage et l’introduire dans un logiciel d’enregistrement qui montre la température en fonction du temps. Les termes “DAQ” et “acquisition de données” sont très larges – ils peuvent aller d’un simple enregistreur de données USB avec un seul canal d’entrée à des systèmes très sophistiqués à grande vitesse avec des centaines de canaux. L’idée de base, cependant, est d’acquérir des données précises et opportunes du monde physique en vue d’une utilisation ultérieure.

Un système d’acquisition de données est une combinaison de matériel et de logiciel utilisée pour collecter, numériser et traiter des mesures provenant de phénomènes réels. En termes simplifiés, un système d’acquisition de données prend des signaux analogiques provenant de capteurs (par exemple, la tension d’un thermocouple, d’une jauge de contrainte, d’un transducteur de pression, etc.) et les convertit en données numériques qu’un ordinateur peut stocker et analyser. Le matériel comprend généralement des capteurs/transducteurs, le conditionnement du signal (amplificateurs, filtres) et des convertisseurs analogique-numérique (ADC), ainsi qu’une interface de communication avec un PC. Le composant logiciel fournit l’interface utilisateur et l’enregistrement des données, la visualisation et souvent les fonctions de contrôle ou de retour d’information. Par essence, un système DAQ vous permet de mesurer des paramètres physiques tels que la température, la force, l’accélération, les signaux électriques, etc. et d’acquérir ces données dans un ordinateur pour les surveiller ou les analyser. Par exemple, une installation DAQ peut lire la tension d’un capteur de température, la convertir en une valeur numérique avec un horodatage et l’introduire dans un logiciel d’enregistrement qui montre la température en fonction du temps. Les termes “DAQ” et “acquisition de données” sont très larges – ils peuvent aller d’un simple enregistreur de données USB avec un seul canal d’entrée à des systèmes très sophistiqués à grande vitesse avec des centaines de canaux. L’idée de base, cependant, est d’acquérir des données précises et opportunes du monde physique en vue d’une utilisation ultérieure.

La connexion d’une cellule de charge (capteur de force) à un DAQ implique quelques étapes clés, car les cellules de charge sont généralement des dispositifs à pont de Wheatstone :

1. Identifiez les fils de la cellule de charge : La plupart des cellules de charge ont quatre ou six fils. Un capteur à quatre fils classique comporte +Excitation (souvent rouge), -Excitation (noir ou vert), +Signal (blanc), -Signal (noir ou bleu) – les couleurs varient d’un fabricant à l’autre. S’il s’agit d’un capteur à six fils, il y a deux fils de détection supplémentaires pour la rétroaction de l’excitation. Consultez la fiche technique du capteur pour connaître le code de câblage.
2. Connectez-le à une entrée DAQ appropriée ou à un conditionneur de signaux : La sortie du pont de la cellule de charge est un petit signal de niveau millivolt qui nécessite généralement une amplification. De nombreux systèmes d’acquisition de données disposent de modules d’entrée dédiés aux jauges de contrainte ou aux ponts. Connectez les fils d’excitation du capteur de pesage aux sorties d’alimentation d’excitation du DAQ (le DAQ fournira une tension stable, par exemple 5 V ou 10 V, à travers le pont). Connectez ensuite les fils de signal du capteur à l’entrée différentielle du module DAQ (signal+ à l’entrée +, signal- à l’entrée -). Si le DAQ n’a pas de source d’excitation intégrée, vous aurez besoin d’une alimentation d’excitation stable séparée. S’il ne dispose pas d’un amplificateur approprié, utilisez un amplificateur à pont externe ou un conditionneur de signal entre le capteur et le DAQ.
3. Fournissez l’alimentation et activez l’excitation : Une fois câblé, le DAQ alimente le capteur de pesage avec la tension d’excitation. Assurez-vous que la valeur d’excitation est comprise dans la plage spécifiée pour le capteur de charge. La cellule de charge émet alors une petite tension différentielle proportionnelle à la charge appliquée (par exemple, 2 mV/V signifie qu’à pleine charge et avec une excitation de 10 V, la sortie est de 20 mV).
4. Étalonnez ou configurez le canal DAQ : Dans votre logiciel DAQ, configurez ce canal en tant qu’entrée de cellule de charge/pont. Saisissez la sensibilité du capteur (par exemple, la valeur nominale en mV/V) et sa capacité. Le système peut ensuite mettre à l’échelle les relevés de tension en unités techniques (Newtons, kgf, etc.). Certains systèmes permettent un étalonnage en deux points : vous pouvez enregistrer la sortie sans charge et avec un poids d’étalonnage connu pour affiner la précision.
5. Vérifiez la lecture : En l’absence de charge, la lecture doit être proche de zéro (il se peut que vous deviez la tarer ou la mettre à zéro). Appliquez un poids ou une force connus et vérifiez que la mesure correspond. Cela confirme que le câblage et la mise à l’échelle sont corrects. Les capteurs de pesage nécessitent souvent une excitation stable et un échauffement, laissez donc le système se stabiliser si nécessaire.

Par exemple, en connectant une cellule de charge à 4 fils : +Exc et -Exc vont aux bornes d’alimentation d’excitation du DAQ, et +Sig et -Sig vont à l’entrée analogique différentielle du DAQ. Le module DAQ mesure la différence de tension et, connaissant la tension d’excitation et le facteur d’étalonnage, délivre la valeur de la force. Veillez toujours à ce que les connexions blindées/communes soient correctement gérées (connectez le blindage de la cellule de charge à la terre du DAQ si cela est recommandé) afin de minimiser le bruit. Une fois la configuration terminée, vous obtiendrez une lecture continue de la force. En résumé, vous devez relier le capteur de force au DAQ, fournir une excitation et configurer la mise à l’échelle pour que le DAQ puisse fournir des lectures en unités physiques.
