Pendant les trois jours du salon, Stephan Ploegman, directeur du développement commercial pour l’aérospatiale, a parlé de notre solution de mesure des basses températures et de la déformation pour les essais de simulation spatiale.

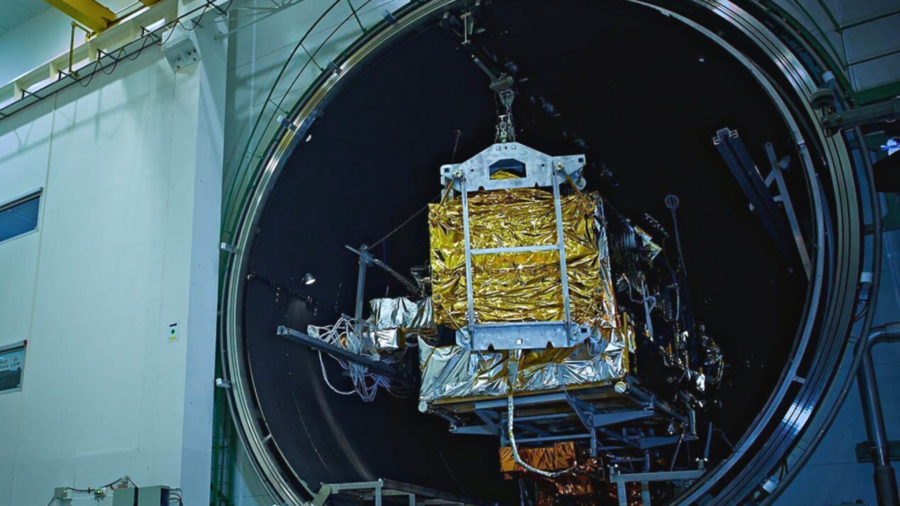

Les satellites sont des systèmes coûteux et complexes composés de différents sous-systèmes et composants. Les températures extrêmes peuvent entraîner une dilatation ou une contraction des composants du satellite. Cela peut induire des micro-vibrations ou même des ruptures de tension dans la structure du satellite. Une fois placé en orbite, il ne peut être réparé. C’est pourquoi un satellite est testé minutieusement avant d’être lancé dans l’espace. Lors des essais de simulation spatiale, les satellites sont exposés aux températures extrêmes de l’espace pendant plusieurs semaines. Les conditions d’essai sont strictes et les essais doivent être aussi proches que possible des conditions réelles de l’espace. La mesure précise de la température et de la déformation dans ces conditions extrêmes constitue un défi majeur.
Notre module de mesure A105 CR a été conçu pour être utilisé avec des capteurs de température cryogéniques, tels que Cernox® ou TVO. Pour minimiser l’auto-échauffement du capteur, qui entraînerait une erreur de mesure, le module fournit une excitation du capteur aussi faible que 7,5 µA tout en maintenant un bon SNR. En outre, le module est livré avec une table de linéarisation spécifique au capteur utilisant jusqu’à 32 points d’étalonnage pour compenser la non-linéarité élevée des capteurs de température cryogéniques.
Une variante de notre célèbre module A101 a été introduite pour mesurer la déformation dans un environnement à basse température selon la classe de précision 0,05%. Le module est équipé d’une commutation intelligente ON/OFF de la tension d’excitation du pont pour éviter l’auto-échauffement du capteur et les microphonies (en cas d’utilisation dans un environnement magnétique). Le module dispose également d’une mesure en trois étapes pour corriger l’influence de la tension thermoélectrique lors de l’utilisation d’un câblage cryogénique spécial. Pour plus d’informations, veuillez contacter votre représentant local Gantner Instruments.
