L’amplificateur de jauge de contrainte A136 : Redéfinir la mesure de précision
Conseils et tendances | 5 minutes Temps de lecture |

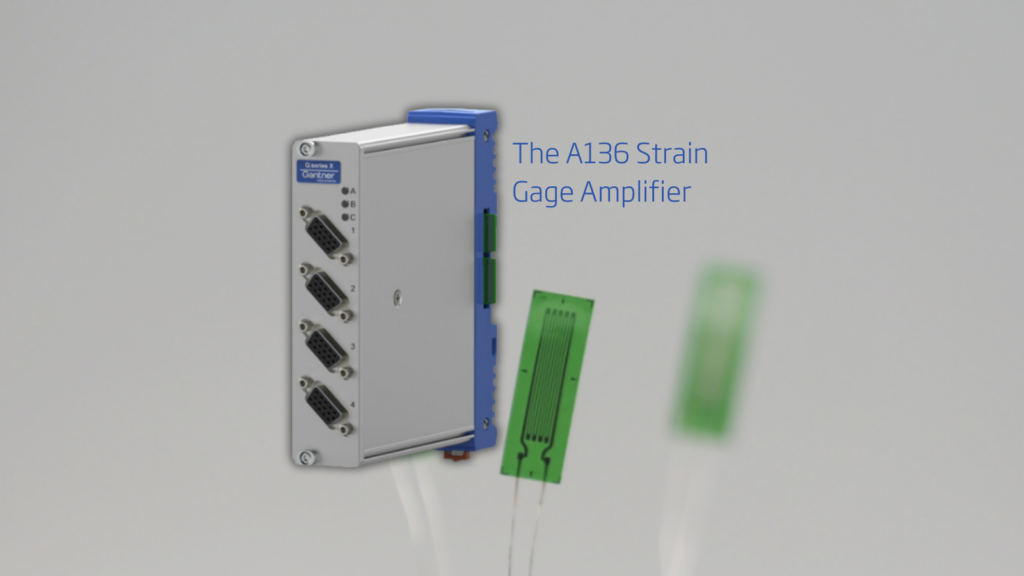

L’amplificateur de jauge de contrainte A136 : Redéfinir la mesure de précision

Le nouveau module E/S pour les jauges de contrainte de 1kOhm et les capteurs à base de semi-conducteurs qui nécessitent une excitation de 10V.

L’évolution de l’excitation des jauges de contrainte de 10 V

Les États-Unis entretiennent depuis longtemps une relation avec l’excitation de 10 V dans les applications de jauges de contrainte. Malgré l’infime perte de précision due au rapport signal/bruit plus élevé et à l’induction de chaleur qui l’accompagnent, le marché nord-américain a, depuis des décennies, adopté l’excitation à 10 V, en adaptant ses normes d’étalonnage et de qualité à cet effet. Cette cohérence garantit que les transitions vers des technologies plus récentes ne perturbent pas les protocoles existants.

Les applications techniques modernes ont de plus en plus tendance à utiliser des jauges de contrainte de 1000 ohms. À cela s’ajoute l’augmentation des capteurs à base de semi-conducteurs dans les environnements d’essai. Ces capteurs à pont sont principalement conçus pour mesurer la pression et le débit et exigent une tension d’excitation plus élevée que les jauges de contrainte à feuille métallique. Leur adaptabilité à la capture des hautes (20k-50k) et basses fréquences statiques les rend indispensables dans les essais de propulsion pour les industries automobile et aérospatiale.

Bien que les avantages soient convaincants, il est important de se souvenir de l’augmentation de la consommation d’énergie et des dommages potentiels si l’excitation d’une jauge de contrainte n’est pas optimisée. Cependant, si l’on considère les avantages considérables, en particulier dans les applications de haute précision telles que l’aérospatiale, l’ingénierie automobile ou même les environnements industriels bruyants, la compatibilité de l’A136 avec une excitation facilement configurable allant de 1 V à 10 V brille de tous ses feux.

Avantages d’une excitation de 10 V

  • Rapport signal/bruit plus élevé: Obtenez un rapport signal/bruit plus élevé, garantissant la clarté même dans des conditions bruyantes.
  • Sensibilité accrue: Détecter sans effort les moindres variations de tension.
  • Compatibilité des capteurs: l’excitation de 10 V convient à de nombreux systèmes de jauges de contrainte, ce qui simplifie l’installation et garantit l’alignement avec les équipements courants.

Capteurs à jauges de contrainte et bord d’excitation de 10 V

Bien que l’excitation de 10 V ne soit pas une exigence universelle pour tous les capteurs à jauges de contrainte, certaines catégories en bénéficient nettement :

  • Jauges de contrainte axées sur la précision : Ces jauges sont essentielles dans les applications aérospatiales et automobiles, où la précision ne peut être compromise.
  • Jauges fonctionnant dans un environnement perturbé : L’amélioration de la clarté du signal grâce à une excitation de 10 V est un avantage certain dans les contextes industriels chargés de bruits ambiants.
  • Détecteurs de contrainte en temps réel : Dans les situations exigeant des lectures instantanées, telles que la détermination des forces agissant sur les véhicules d’essai, une excitation de 10 V est essentielle.
  • Capteurs à faible sensibilité : L’utilisation d’une excitation de 10 V est bénéfique pour ces capteurs car elle permet de produire une sortie plus élevée, optimisant ainsi les résultats de la mesure.

Parmi les capteurs qui amplifient leur efficacité en utilisant une excitation de 10 V, les cellules de charge, les transducteurs de pression et les accéléromètres se distinguent.

Jauges de contrainte de 1000 Ohm et options de résistance d’achèvement de pont

Dans l’ingénierie contemporaine, la popularité des jauges de contrainte de 1000 Ohm est en hausse, en particulier dans les secteurs de l’aérospatiale et de l’automobile aux États-Unis. Ces industries innovent continuellement avec des composites d’un genre nouveau qui visent la résistance et la légèreté. Si la production de ces fibres reste cohérente, les essais de fatigue de leurs compositions uniques posent des problèmes en raison de la nature anisotrope des composites. Les propriétés varient dans différentes directions, ce qui complique la compréhension des courbes de contrainte et de déformation. Dans ce cas, un rendement plus élevé peut s’avérer bénéfique.

Cependant, le A136 ne s’adresse pas seulement au marché des 1000 Ohms. Il est également disponible en version 350 Ohm et 120 Ohm qui offre des résistances d’achèvement intégrées pour les quarts et demi-ponts. Les résistances de fin de pont jouent un rôle essentiel dans la précision des mesures en compensant les éléments manquants dans les configurations en demi-pont ou en quart de pont. Le “shuntage”, c’est-à-dire l’ajout d’une résistance connue au circuit du pont, est essentiel pour déterminer la sensibilité et étalonner le système.

Évitez de transformer votre mesure de la tension en une mesure de la température !
Équipez-vous des connaissances nécessaires pour garantir la précision à chaque fois.Notre livre blanc présente les défis et les solutions en matière de mesure de la déformation.

Quand une excitation de 10 V est nécessaire dans les applications modernes

  • Support de capteurs à base de semi-conducteurs : Dans les essais de moteurs automobiles et aérospatiaux, on utilise à la fois des capteurs à jauges de contrainte à feuille métallique et des capteurs avancés à base de semi-conducteurs. Les capteurs à base de semi-conducteurs nécessitent une excitation de 10 V, ce qui facilite leurs temps de réponse plus rapides et permet de surveiller et de contrôler en temps réel les paramètres liés à la pression, une tâche qui dépasse les capteurs traditionnels à feuille métallique. Ces capacités deviennent de plus en plus cruciales pour les systèmes de commande de vol et l’optimisation des performances des moteurs.
  • Essais en vol dans l’aérospatiale : Alors que les avions subissent des tests rigoureux, les capteurs doivent fournir des données en temps réel dans des conditions fluctuantes. L’excitation de 10 V garantit l’intégrité et la clarté des données, ce qui permet aux ingénieurs de prendre des décisions éclairées sur la mécanique de vol et l’intégrité structurelle.
  • Essais structurels dans l’aérospatiale : L’excitation de 10 V permet d’obtenir un aperçu plus clair et plus précis de la façon dont les différentes parties, des ailes au fuselage, gèrent les contraintes, ce qui permet une évaluation complète de la santé structurelle et la localisation des concentrations de contraintes dans les structures de l’aéronef.
  • Essais de durabilité automobile : Les véhicules modernes, en particulier les véhicules électriques, ont des architectures complexes. La mesure précise des contraintes et des déformations sur des composants tels que les batteries, en particulier lors d’une charge ou d’une décharge rapide, nécessite la clarté et la précision qu’offre une excitation de 10 V.
  • Trains à grande vitesse et infrastructures : Alors que les pays investissent dans des systèmes ferroviaires ultra-rapides, l’intégrité des voies et des wagons est primordiale. Les capteurs à excitation de 10 V peuvent mesurer les charges dynamiques à grande vitesse, garantissant ainsi la sécurité et l’efficacité opérationnelle.
  • Secteur de l’énergie : Les éoliennes, par exemple, sont soumises à des charges dynamiques. Les pales, qui s’étendent souvent sur de grandes longueurs, subissent des contraintes variables. Des données précises peuvent aider à la maintenance prédictive, garantissant le fonctionnement optimal de ces mastodontes de l’énergie propre.

Alors que les industries repoussent les limites, le besoin de données précises, claires et en temps réel sur les capteurs à jauges d’extensométrie ne cesse de croître. L’excitation 10 V des capteurs à jauges de contrainte est en train de relever ce défi, prouvant sa valeur dans des applications diverses et exigeantes.

Pourquoi l’A136 se démarque

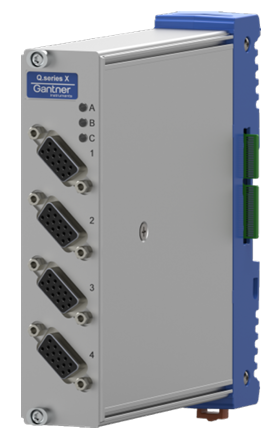

L’A136 est conçu pour prendre en charge les capteurs à pont de 120, 350 et 1000 Ohm, il est livré avec des résistances d’achèvement intégrées et est compatible avec les configurations à 4 et 6 fils. Il fournit quatre canaux à une fréquence d’échantillonnage de 20 kHz par canal et une amplification de contrainte ADC 24 bits. Avec des niveaux d’excitation configurables par l’utilisateur allant de 1 V à 10 V et une gestion directe de la configuration, de la mise à l’échelle et du filtrage via GI.bench, l’A136 s’intègre parfaitement aux stations Q.stations et aux systèmes EtherCAT.

Accédez à la fiche technique complète de l’A136 ici.

Les défis de la mesure de l’allongement ?

Compte tenu de l’évolution des exigences des secteurs de l’aérospatiale et de l’automobile, l’A136 est un outil fiable. Choisir l’A136, c’est investir dans la compatibilité et l’intégration transparente pour diverses applications de mesure.
